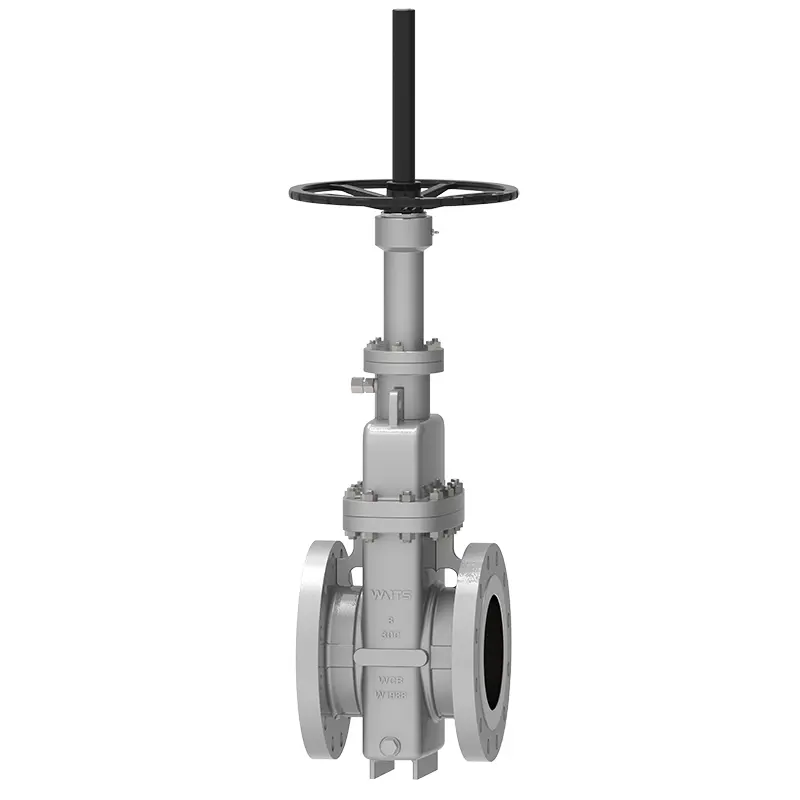

A Waits egyetlen lemezes lapos kapuszelepe megbízható tömítéssel és kényelmes működéssel rendelkező termék. Tapasztalt szakmai beszállítóként termékeink kopásálló és korrózióálló, kulcsszerepet játszanak a földgázvezeték-szállítási projektekben Észak-Amerikában, és biztosítják az olajszivárgás biztonságát a Közel-Keleten és Délkelet-Ázsiában.
Az egy tárcsás lapos kapu szelep egy csúszószelep, amelynek párhuzamos kapuja van, mint a bezáró rész. Bezáró része egyetlen kapu, és a szelep ülés kapujának nyomóerejét az úszó kapura vagy az úszó szelep ülésre ható közepes nyomás szabályozza. A Waits által kifejlesztett és előállított síkkapu szelep rugalmasság és előterhelés jellemzői, szerkezeti szelep ülés, az upstream és a lefelé lezáró ülések egyidejű tömítése, a szelep ülés öntisztító funkcióval, valamint a szelepmozgató és a szelep független. Az ügyfelek követelményei szerint a kaput elosztható lyukakkal, eltérítési lyukak, állítható kapu stb. Nélkül fel lehet osztani.
Végrehajtási szabványok
Tervezési szabvány | API 6D, GOST |
Karima szabványok | ASME B16.5 ASME B16.25 |
Végső csatlakozás | RF, BW, RTJ, stb. |
Ellenőrzés és teszt | API 598, GOST |
Szemtől szemben | ASME B16.10, GOST |
Nyomás- és hőmérsékleti besorolások | API6D |
Tűzálló teszt | API607, API6FA |
Alacsony szivárgásszabályok | ISO 15848-1, API 622 |
Korróziógátló kialakítás | NACE MR 0103, NACE MR 0175 |
Alkalmazás
Méret | 2 "-60", DN50-DN1500 |
Nyomásértékelés | Osztály 150-2500, pn10-pn420 |
Üzemi hőmérséklet | -29 ° C ~ 300 ° C |
Alkalmazási tartomány | Csapvíz, szennyvíz, építés, kőolaj, vegyipar, élelmiszer, gyógyszer, textil, villamosenergia, hajóépítés, kohászat, energiarendszer stb. |
Operátor | HW, fogaskerék, elektromos, pneumatikus stb. |
Testi anyag | Szén acél, rozsdamentes acél, duplex rozsdamentes acél, ötvözött acél, monel, al bronz stb. |
Szeleplemez/szelep ülés | WCB, LCB, CF8, CF8M, CF3, CF3M+D507, STL |
Szelep szár | F6A F304 F316 F51 F53 Monel K500 |
Szelep szár anyája | Rézötvözet |
Csomagolás | Rugalmas grafit, grafit azbesztcsomagolás, polietrafluor -etilén ... |
Teljesítményjellemzők
Háromféle szeleptest -szerkezet létezik: öntés, hegesztés és kovácsolás.
Az egy tárcsás lapos kapuszelep egy o-gyűrűs tömítéssel és egy úszó szelep üléssel rendelkező szerkezetet alkalmaz, amely a síkkapu szelepét kétirányban lezárja a bemeneti és kimeneti nyílásnál. És ennek a szerkezetnek a nyílási és záró nyomatéka csak a szokásos szelepéből származik, így a szelep könnyen kinyitható és bezárható. A szelep ülés puha tömítőgyűrűt fogad el, amelynek dupla lágy tömítőfelülete fém és fém között van, és a lágy tömítőfelület a kapu szennyeződését is megtisztítja. A szelep egyik oldalán van egy zsírbefecskendező szelep, és a zsír a zsírfecskendezőn keresztül és a szelep ülés zsírbefecskendező lyukán keresztül lép be a sürgősségi tömítés hatására. A szolgálati élettartam meghosszabbítása érdekében a kapu egy vezető lyukkal van felszerelve, hogy megvédje a tömítő felületet a közepes eróziótól, és mindig illeszkedik a tömítőfelülethez, függetlenül attól, hogy a szelep teljesen nyitva vagy teljesen bezáródik -e. Ha a szelep teljesen nyitva van, a szelepcsatorna sima és egyenes, az áramlási ellenállás együtthatója rendkívül kicsi, és szinte nincs nyomásvesztés. A csővezetéket csőtisztítóval lehet megtisztítani.
Ez az egyetlen tárcsás lapos kapuszelep az önzavarási képességgel rendelkező csomagolási struktúrát alkalmazza, nem kell gyakran beállítani, és rendkívül könnyű kinyitni és bezárni. A tömítési teljesítmény megbízható, és a csomagolás kiegészítő tömítőzsír -injekciós struktúrával van felszerelve, amely megoldja azt a problémát, hogy az általános szelepek csomagolása valószínűleg szivárog. A szelep bezárásakor a belső üregben a nagy nyomást automatikusan ki lehet tölteni a biztonságos használat biztosítása érdekében. A termék egy teljesen zárt szerkezet, jó védelmi teljesítményű, és minden időjárási körülmények között felhasználható. A szelep helyzetjelzővel van felszerelve, hogy megmutatja a szelep kinyílása és záró helyzetét. A felső betöltési típus időt és költségeket takaríthat meg a karbantartás során.
