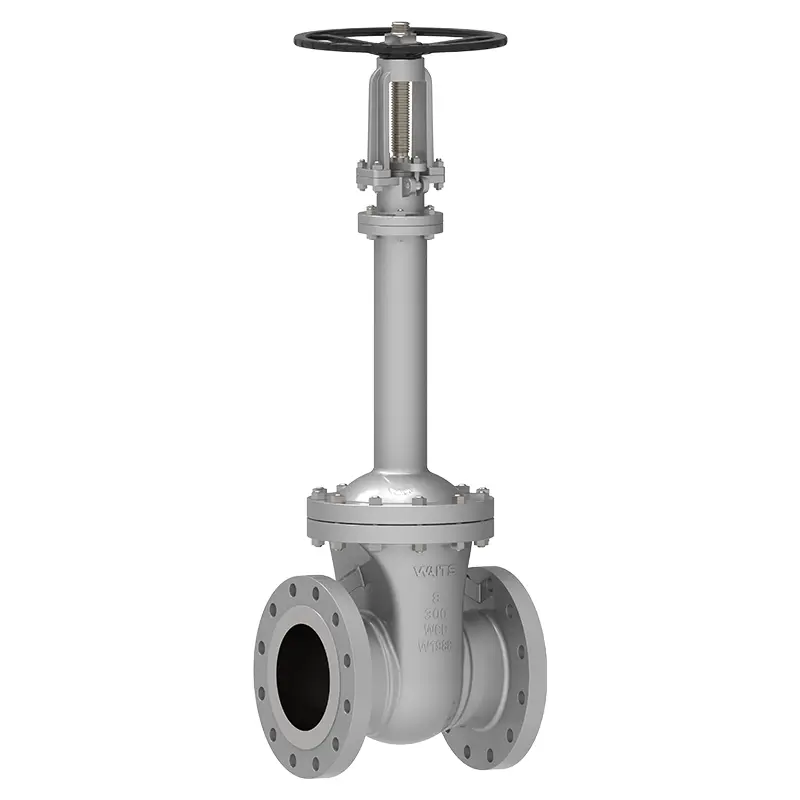

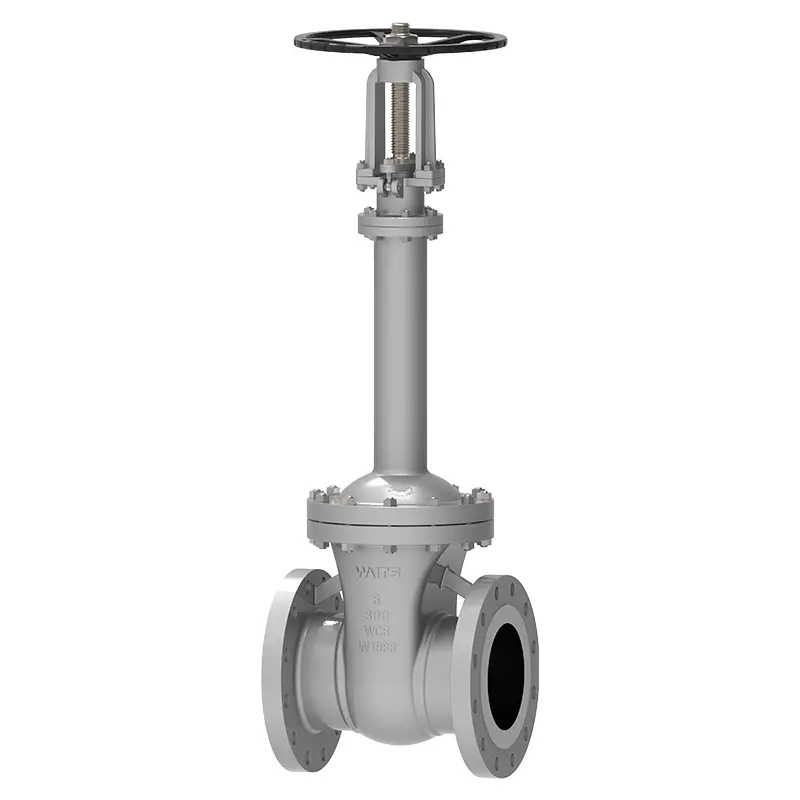

Bellows Gate Valve

Ha kiváló minőségű csőrugós tolózárat keres, a Waits megbízható választás lehet. Tapasztalt szelepgyártóként és -szállítóként az iparban, az általunk gyártott csőmembrán tolózár széles körben használatos városi fűtésben, gázszállításban, gőzvezetékekben és nagyszabású vízgazdálkodási projektekben, és számos európai és Közel-Kelet.

Kérdés küldése

termékleírás

A csőmembrán tolózár fém gátat képez a folyékony közeg és az atmoszféra között az automatikus gördülő hegesztés révén, amely olyan kialakítás, amely megvédi a szelepszárat a szivárgástól.
A csőmembrán szerkezetet belül használják, a rozsdamentes acél harmonika alsó vége pedig a szelepszárhoz van hegesztve, hogy a technológiai folyadék ne korrodálja a szelepszárat. A másik végét a szeleptest és a szelepfedél közé kell helyezni, hogy statikus tömítést képezzen. A kettős tömítés biztonságosabb. Ha a harmonika meghibásodik, a szelepszár tömítés is elkerüli a szivárgást.
A harmonika a szelepszárhoz van hegesztve, hogy fenntartsa a stabil működési teljesítményt és elkerülje a szelepszár rezgését a szelepdugó vibrációja miatt. A csőrugós tolózár leginkább gőzzel, gyúlékony, robbanásveszélyes, termikus olajjal, nagy tisztaságú, mérgező és egyéb közegekkel rendelkező csővezetékekhez használható.

Végrehajtási szabványok

Tervezési szabványok	DIN3356, ASME B16.34
Karima szabványok	DIN2543-2545, ASME B16.5, ASME B16.47
Csatlakozási módok	RF,
Tesztelés és átvétel	DIN3230, API 598
Szerkezeti hossz	DIN3203, ASME B16.10
Nyomás és hőmérséklet minősítések	ASME B16.34,
Tűzálló teszt	API607, API6FA
Alacsony szivárgási szabványok	ISO 15848-1, API 622
Korróziógátló kialakítás	NACE MR 0103, NACE MR 0175

Alkalmazás

Méret	NPS 2″~ NPS 24″ DN50~ DN600
Nyomástartomány	CL150~CL1500 PN10 ~ PN260
Hőmérséklet tartomány	-20 ℃ ~ 350 ℃
Alkalmazási tartomány	Csapvíz, szennyvíz, építőipar, kőolaj, vegyipar, élelmiszeripar, gyógyszeripar, textil, villamos energia, hajóépítés, kohászat, energiarendszer stb.
Vezetési mód	Kézikerék, kúpkerék, elektromos, pneumatikus stb.
Szeleptest/szelepfedél	(A216 WCB, WC6, WC9, LCB, CF8, CF8M, CF3, CF3M, 4A, 5A, 6A), 20. ötvözet, Monel...
Tömítő felület	Karosszéria, karosszériaburkolat vas alapú ötvözet, burkolat kemény bázisú ötvözet
Szelepszár	F6A F304 F316 F51 F53 Monel K500
Szelepszár anya	Rézötvözet
Csomagolás	Rugalmas grafit, grafit azbeszt tömítés, politetrafluoretilén...

Teljesítmény jellemzők

Előnyök
1. A fújtatós tolózár ésszerű szerkezetű, megbízható tömítőképességgel és gyönyörű megjelenéssel rendelkezik;
2. A tömítőfelület Co-alapú keményötvözetből van hegesztve, amely kopásálló, korrózióálló, súrlódásálló és hosszú élettartamú;
3. A szelepszár edzett és nitridált a felületén, amely jó korrózió- és súrlódásállósággal rendelkezik;
4. A kettős tömítést alkalmazzák, és a teljesítmény megbízhatóbb;
5. A szelepszár emelési helyzetének jelzése intuitívabb;
6. Az alkatrészek anyaga, a karima és a tompahegesztési szám mérete ésszerűen megválasztható a tényleges helyzetnek vagy a felhasználói követelményeknek megfelelően, hogy megfeleljen a különböző mérnöki igényeknek.

Jellemzők:
1. A kettős tömítés kialakítása egy harmonika + szelepszár tömítés. Ha a harmonika meghibásodik, a szelepszár tömítés is elkerüli a szivárgást;
2. Nincs folyadékveszteség és alacsony energiaveszteség;
3. Hosszú élettartam, amely segít csökkenteni a karbantartások számát;
4. A gázközegű szelepülés PTFE lágy tömítőanyagot alkalmaz, ami segít javítani a tömítést a harmonika tolózár;
5. A szelepülék kúpos kemény tömítéssel rendelkezik, amely ellenáll a magas hőmérsékletnek és jó légtömörséggel rendelkezik;
