Csapdabolyó szelep

A Waits Valve teljes gyártósorral a Trunnion gömbszelep termékeket biztosíthatja. Gazdag tapasztalattal rendelkezünk a szeleptervezésben és a gyártásban, ragaszkodva a termékminőséghez és a kapcsolódó szolgáltatásokhoz, a kedvezményes termékárakhoz és az időben történő szállításhoz. Teljes mértékben figyelembe vesszük a különböző alkalmazásokat, és eltérő gyártási szabványokat fogadunk el, például az API6D/ ISO17292/ BS5351 stb.

Kérdés küldése

termékleírás

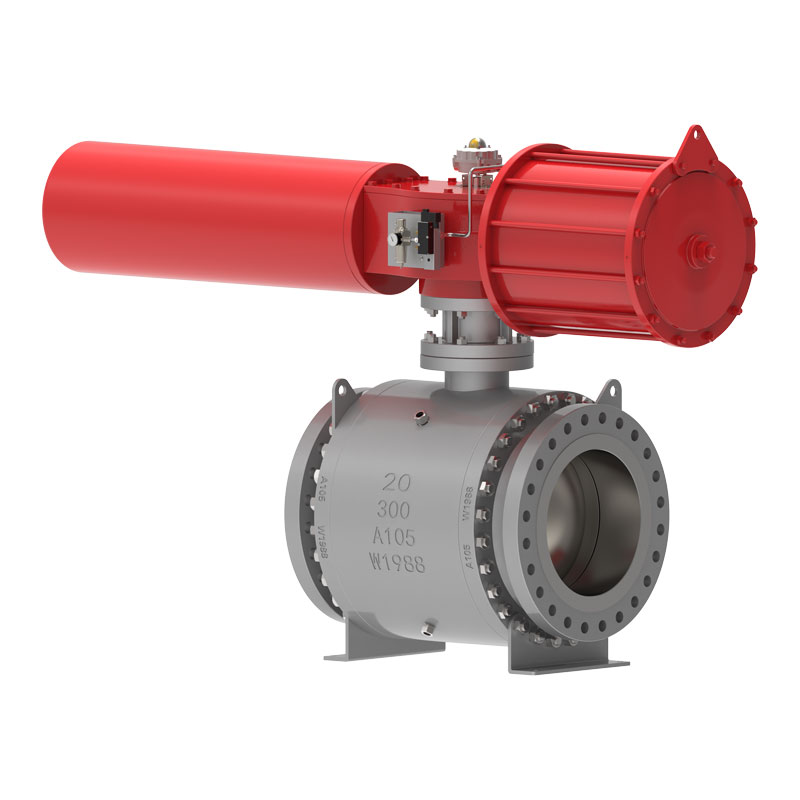

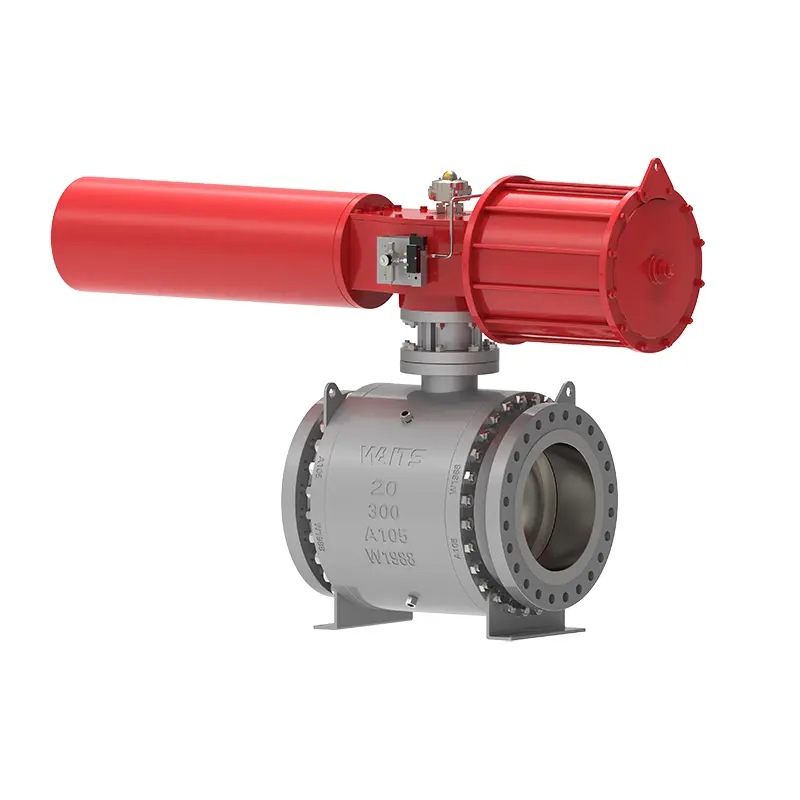

A Trunnion gömbszelep egy acélgömbszelep, amelyet a teljesítmény és az általános élettartam teljes figyelembevételével terveztek és gyártanak. A szeleptest kiváló minőségű anyagokkal van kovácsolt, a golyót be van szerelve, a középső karimát és a nyakot csavarozva. A szelep ülés felfelé és lefelé egy dugattyú hatása, a DBB funkció. Ugyanakkor három szerkezet van a szelep ülés és a golyó közötti tömítéshez:

1. Hagyományos lágy tömítés szerkezete;

2. Háromszög alakú gyűrűs tömítés szerkezete;

3. Kemény tömítés szerkezete.

Végrehajtási szabványok

Tervezési szabvány	API 6D, API 608, ISO 17292, GOST
Karima szabványok	ASME B 16.5, ASME B16.47, ASME B16.25, ASME B16.11, BS 12627;
Végső csatlakozás	RF, RTJ, BW stb
Ellenőrzés és teszt	API 598, API 6D, BS 12569
Szemtől szemben	ASME B16.10, EN 558, BS 12982, ISO 5752
Nyomás és hőmérsékleti szint	ASME B16.34
Tűzbiztonság	Fire 6fa, tűz 607
Alacsony kibocsátás	ISO 15848, API 622
Korróziógátló kialakítás	NACE MR 0103, NACE MR 0175

Alkalmazás

Méret	2 "-32", DN50-DN800
Nyomásértékelés	Osztály 150-2500, pn10-pn420
Üzemi hőmérséklet	Puha ülés: -29 ~ 200 ℃, fémülés: -29 ~ 450 ° C
Alkalmazási tartomány	Csapvíz, szennyvíz, építés, kőolaj, vegyipar, élelmiszer, gyógyszer, textil, villamosenergia, hajóépítés, kohászat, energiarendszer stb.
Operátor	Kar, fogaskerék, elektromos, pneumatikus stb.
Testi anyag	Szén acél, rozsdamentes acél, duplex rozsdamentes acél, ötvözött acél, monel, al bronz stb.
Labda	Gömb: CS+ENP, A182 F304, F304L, F316, F316L, F51, F53, CS+TCC, CS+NI60
Szelep ülés tartógyűrű	Ülésen tartó gyűrű ： CS+ENP, A182 F304, F304L, F316, F316L, F51, F53, CS+TCC, CS+NI55
Szelep ülés betét	PTFE, RPTFE, Nylon, Devlon, Peek
Szelep szár	A182 F6A, F316, F51, A105+ENP, AISI 4140+ENP, 17-4PH

Teljesítményjellemzők

1. A szelep szárát úgy tervezték, hogy megakadályozzák a szelep szárát a szeleptestből a nem megfelelő működés miatt.
2.
3. A sürgősségi tömítő zsír -befecskendező portokat a szelep ülés tömítése és a szelep szár tömítése tervezték. A normál tömítés nem támaszkodik a zsíros zsírra. Ha a tömítőfelület megsérül és szivárgást okoz, a tömítés zsír injektálható sürgősségi javításhoz. Minden zsírbefecskendező port zsírfecskendező szeleppel és beágyazott egyirányú szeleppel van felszerelve.
4. A szeleptest felső részére egy szellőzőszelepet kell felszerelni, hogy szellőzték és megtisztítsák a szelep üregét. A lefolyószelep és a szellőzőszelep lehet elszigetelő szelepek vagy speciális kisülési ízületek a biztonság, a megbízhatóság és a kényelem biztosítása érdekében.
5. Fel van szerelve egy csatlakozó tányérral, amely megfelel a különféle hajtóeszközöknek, beleértve a fogantyúkat, a féreg fogaskerekeket, az elektromos, pneumatikus, a gáz-folyadékkapcsolatot, az elektro-hidraulikus kapcsolatot stb.
6. A hegesztett végekkel rendelkező szelep a szelep végső anyagát (átmeneti szakasz) beállíthatja a felhasználó csővezeték -anyagminőségének megfelelően, hogy biztosítsa az anyag szilárdságának alkalmazkodóképességét és hegeszthetőségét. Mindkét végén hüvelyekkel rendelkező szelepek esetében az ujjak hossza biztosíthatja, hogy a helyszíni hegesztési műveletek ne befolyásolják a tömítőanyagokat.
7. eltemetett formatervezés. Az eltemetett szelepek esetében a szelepszár meghosszabbodik a föld feletti műveletek megkönnyítésére szolgáló projekt igényei szerint, és a megfelelő zsír-befecskendezés, a szennyvízkibocsátó és a szellőztető eszközök a csőből a földre terjednek ki. Az eltemetett és emelt szelep magasságát az ügyfél biztosítja.

Trunnion Ball Valve
