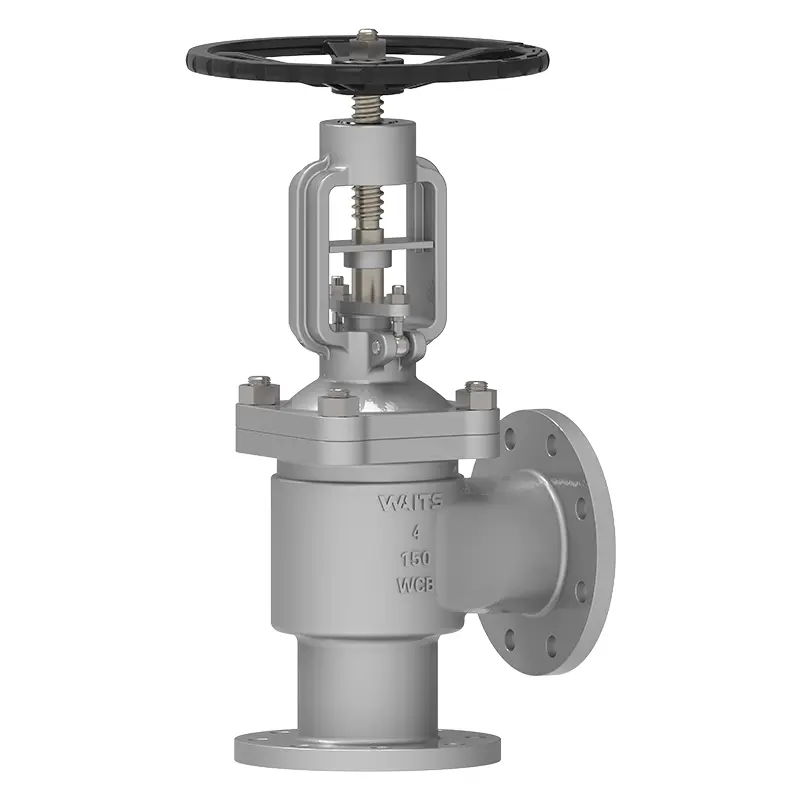

Szög fújtató gömbszelep

Angle Bellows Globe szelep "dupla tömítés" technológiát alkalmaz, amely fém fújtatóból és csomagolásból áll, kettős védelmet biztosítva. 90 fokos kialakítása megtakarítja a helyet, és alacsony ellenállás -áramlással rendelkezik, ami csökkentheti az energiafogyasztást az Ön számára. A WATS szelep kiválasztása azt jelenti, hogy megnyugtató csapat választhat.

Kérdés küldése

termékleírás

A WATS szelep kiváló minőségű fújtató Globe szelep 90 fokos kialakítást fogad el, amely lehetővé teszi a folyadék számára, hogy derékszögben megváltoztassa az irányt, és szabályozza a folyadék áramlását vagy küszöbét a szelep szárának forgatásával. A fémcsomagokat a szeleptestben lévő fő tömítőelemeként használják, a hagyományos csomagolással kombinálva. A szelepcsatorna lineárisan mozog a folyadék középső vonalán, és a fújtató ennek megfelelően bővül vagy összehúzódik, elkülönítve a folyadékot a külső környezetből és megakadályozva a szivárgást.

Végrehajtási szabványok-szög fújtató gömb szelep ‌
Tervezési szabványok	Din3356 /BS1873 /ASME B16.34
Karima szabvány	EN1092-1/2/ASME B16.5/ASME B16.47-A/B
Kapcsolat	Rf/ff/rtj
Teszt elfogadása	És 12266 API598
Szerkezet hossza	EN558/ ASME B16.10
Nyomás- és hőmérsékleti besorolások	ASME B16.34
Tűzvizsgálat	API607 API6FA
Alacsony szivárgási szabvány	API 622
Korróziógátló kialakítás	NACE MR 0175
Alkalmazás-szögű fújógömb szelep
Méret	DN15 ~ DN300 （NPS½ "~ 12" bel
Nyomástartomány	PN16 ~ PN160 （Class150 ~ 900 bel
Hőmérsékleti tartomány	-29 ℃～+570 ℃
Alkalmazás	Sav/lúgos folyadék, cseppfolyósított földgáz, nagy viszkozitású olaj, földalatti csővezeték -hálózat, berendezés -integrációs modul stb.
Meghajtó mód	Kézikerék, ferde fogaskerék, elektromos, pneumatikus stb.
Szeleptest/szelepfedél	KOCKÁZATOK: A105, A182 F304, F304L, F316, F316L, F51, F53, B148, A350 LF2, LF3, LF5, Castings: DI A216 WCB, CF3, CF8, CF3M, CF8M, 4A, 5A, C95800, LCB, LCC, LC2
Szelepmag	KOCKÁZATOK: A105, A182 F304, F304L, F316, F316L, F51, F53, B148, A350 LF2, LF3, LF5, Monel, Öntők: A216 WCB, CF3, CF8, CF3M, CF8M, 4A, 5A, C95800, LCB, LCC, LC2
Lezárási felület	Fő test, főtest burkolatú vas alapú ötvözet, burkoló kemény alapú ötvözet
Szelep szár	A182-F6A-F304-F316-F51 17-4ph/XM-19 ...
Szelep szár anyája	Rézötvözet
Rúd	Rugalmas grafit, grafit azbesztcsomagolás, polietrafluor -etilén ...

Teljesítményjellemzők

A szög fújtató gömbszelep szerkezete különösen alkalmas a nagy megbízhatósági követelményekkel rendelkező alkalmazásokhoz, például a mérgező, gyúlékony vagy korrozív közegeket kezelő rendszerekhez.

Előnyök

1. A szelepfedelet és a szelep szárát automatikus hegesztéssel köti össze. A fémcsomagok biztosítják, hogy a szelep szár része szivárgásmentes legyen.

2. A kúpos és korszerűsített kialakításnak köszönhetően a szeleptárcsa -tömítések megbízhatóan és hosszabb élettartamúak.

3. dupla tömítés tervezés (Bellows + csomagolás). A fújtató és a csomagolás megakadályozza a szivárgást, és kiváló tömítést eredményez.

4. A szög fújtató gömbszelep közvetlenül kenheti a szelep szárát, anyáját és hüvelyét.

5. Ergonómiai kézikerék. Hosszabb szolgálati élettartam és könnyebb működés.
