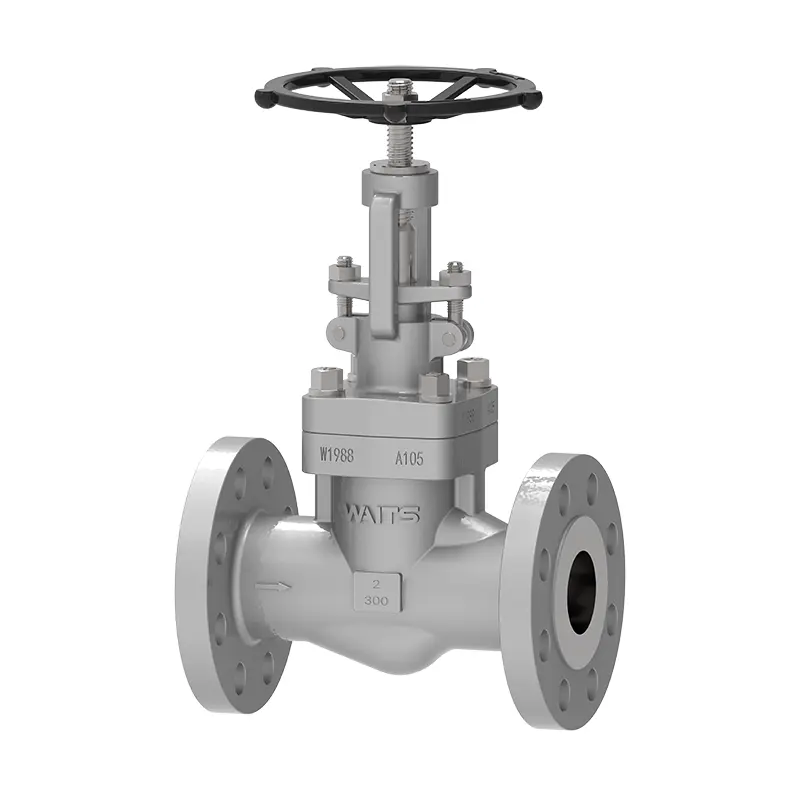

Kovácsolt acélgömb szelep

A kovácsolt acél alkatrészek minősége magasabb, mint az öntött acél alkatrészeké, és ellenállnak a nagy ütközési erőknek. A plaszticitás, a szilárdság és más mechanikai tulajdonságok szintén magasabbak, mint az öntött acél alkatrészeké. A kovácsolt acélgömb szelep átmérője általában nem haladja meg a DN80 -at, és ezek többségét csökkentett átmérővel tervezték. Az azonos átmérőjű öntött acélgömb szeleppel összehasonlítva az áramlási sebesség kissé kisebb, de a nyomás és a hőmérsékleti tartomány magasabb, mint az öntött acélszelepeké, és a tömítési teljesítmény sokkal jobb, mint az öntött acélgömb szelepeké, és a szerviz élettartama hosszabb.
Más gömbszelepekhez hasonlóan a kovácsolt acélgömbszelepek a közeg áramlási irányának vannak kitéve. A különböző telepítési pozíciók szerint ezeket egyenes átmeneti gömbszelepekre és közvetlen áramlási gömbszelepekre (Y-típusú gömbszelepek) lehet felosztani.

Végrehajtási szabványok

Alkalmazás

Teljesítményjellemzők

1. A fő alkatrészek kovácsoltak. A kovácsolt acélgömb szelepnek három típusú üregtömítés található: csavarozott motorháztető, hegesztett motorháztető és üregnyomás-önállóságú tömítés szerkezete.
2. A fémgyűrűs kapcsolat akkor is használható, ha az ügyfelek különleges követelményekkel rendelkeznek.
3. A hegesztett motorháztető azt jelenti, hogy a szeleptest és a motorháztető szálakkal van összekapcsolva és teljesen hegesztve. A teljes penetrációs kapcsolat akkor is használható, ha az ügyfelek speciális követelményekkel rendelkeznek.
4. A 9001b, 1500ib, 2500ib, 45001b ürege szintén elfogadhatja a nyomás önmegtőző tömítés szerkezetét, a tömítési teljesítmény a belső nyomás növekedésével növekszik, és a megbízhatóság magas.
5. A szeleptest közepes csatornája kínos, a folyadék ellenállás nagy, és az energiafogyasztás nagy. 6. Nincs relatív csúszás a szeleptárcsa és a szeleptest tömítő felülete között kinyitás és bezáráskor, tehát a kopás és a karcolás nem súlyos, a tömítési teljesítmény jó, és a kiszolgálási élettartam hosszú.
7. Rugalmas grafitcsomagolást használnak, a tömítés megbízható, a művelet könnyű és rugalmas.
8. A gömbszelep közege csak egy irányba áramolhat, és nem tudja megváltoztatni az áramlási irányt. A telepítéskor figyeljen a közeg áramlási irányára és a szeleptest nyílának irányára.
9.
10. Az alak egyszerű, a szerkezet hossza rövid, a gyártási folyamat jó, és az alkalmazási tartomány széles.
