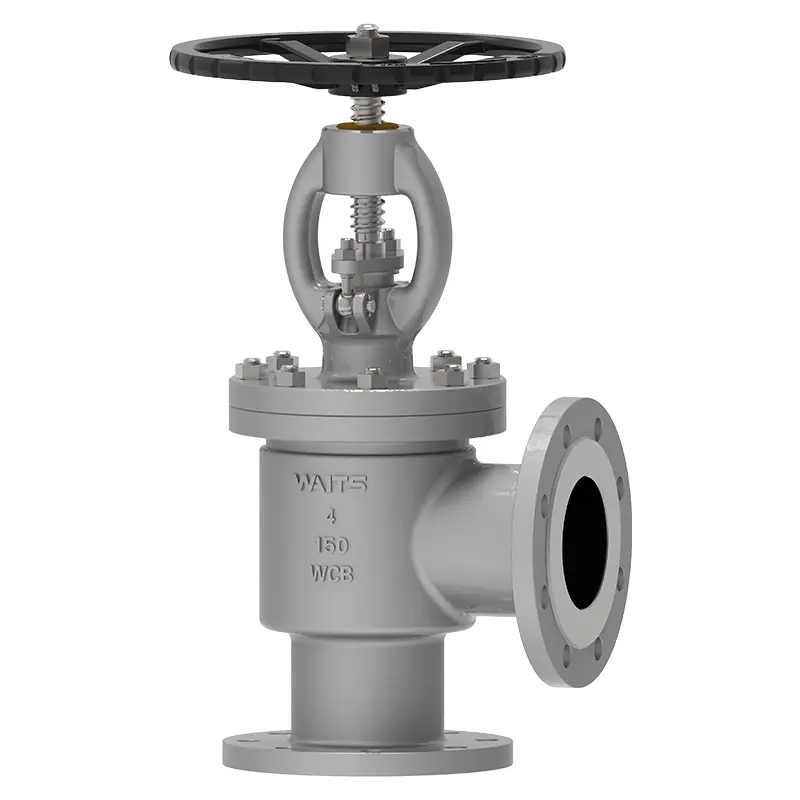

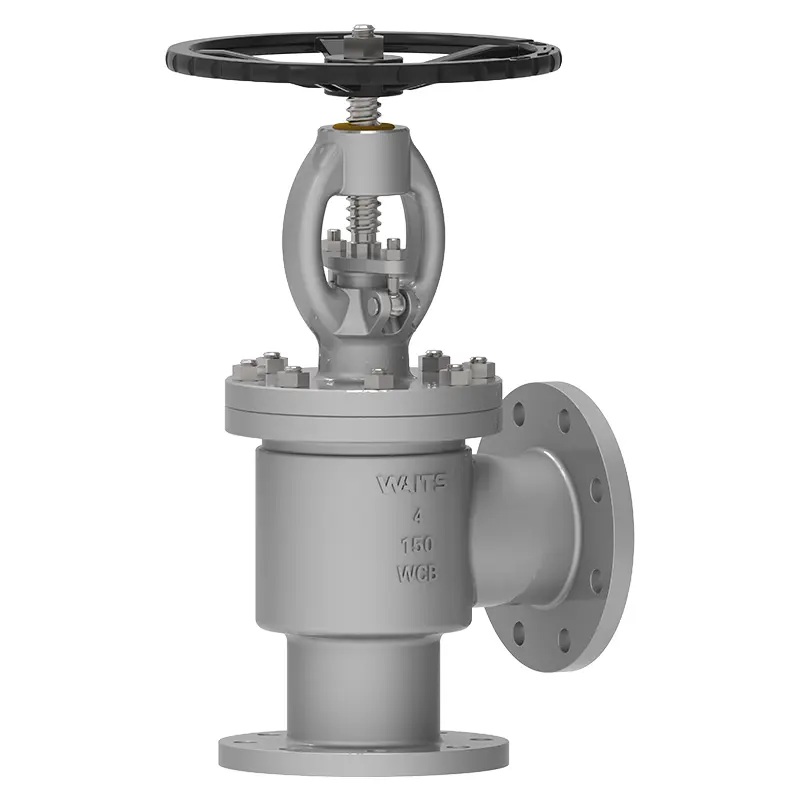

Szöggömb szelep

Ha egy egyedi, 90 fokos áramlási csatorna csővezetékkel szembesül, akkor gondolkodnia kell a Waits szelepen, kiváló minőségű szöggömb szelepre, amely széles körű alkalmazásokkal rendelkezik. Különösen kompakt mintát használunk a helymegtakarításhoz és a csővezeték útválasztásának egyszerűsítéséhez. Ha egy kis hely vagy korlátozott telepítéssel szembesül, használhatja ezt a szelepet.

Kérdés küldése

termékleírás

A várakozási szelep szöggömb szelep a szelep szárának forgatásával képes szabályozni a folyadékközeg áramlását, hogy felemelje vagy leengedje a szelep tárcsát. A 90 fokos derékszög -áramlási csatorna kialakítása megszakítja a hagyományos egyenáramú szelepszerkezetet, hatékonyan csökkentve a folyadék ellenállást és az energiafogyasztást. A korlátozott telepítési helyekkel rendelkező komplex alkalmazásokban kompakt kialakításának nyilvánvaló előnyei vannak, sok problémát takarítanak meg a mérnököknek és csökkentik az időhulladékot ebben a tekintetben.

A szöggömb szelep egy stop szelep kialakítása, bemeneti nyílással és egymásra merőleges kimeneti kimeneti nyílással. Lineáris mozgást használ a záró darab be- és kifelé történő mozgatásához a szelep ülés felületéről. A szögszelepeket általában használják a kazán táplálék -víz- és fűtési leeresztési szolgáltatásaihoz, valamint a korlátozott helyű csővezeték -szelepekhez. A szelep könyökként is használható. A szelep lehet ketrectípus, vagy megnövekedett kimeneti csatlakozással, korlátozó szelepdarabokkal vagy kimeneti béléssel a korrózió, a villogó vagy kavitációs károsodás csökkentése érdekében.

Végrehajtási szabványok-szög gömbszelep
Tervezési szabványok	API6D BS1873, DIN 3356, EN 13709
Karima szabvány	ASME B16.5, ASME B16.47-A/B, 1092-1/2
Kapcsolat	RF, RTJ
Teszt elfogadása	Fire 598 EN12266
Szerkezet hossza	ASME B16.10/EN 558/DIN3203,
Nyomás- és hőmérsékleti besorolások	ASME B16.34
Tűzvizsgálat	API607, API6FA
Alacsony szivárgási szabvány	API 622
Korróziógátló kialakítás	NACE MR 0175

Alkalmazás-szögű gömbszelepek
Méret	DN15 ~ DN300 （NPS½ "~ 12" bel
Nyomástartomány	PN16 ~ PN160 （Class150 ~ 900 bel
Hőmérsékleti tartomány	-29 ℃～+570 ℃
Alkalmazás	Sav/lúgos folyadék, cseppfolyósított földgáz, nagy viszkozitású olaj, földalatti csővezeték -hálózat, berendezés -integrációs modul stb.
Meghajtó mód	Kézikerék, ferde fogaskerék, elektromos, pneumatikus stb.
Szeleptest/szelepfedél	KOCKÁZATOK: A105, A182 F304, F304L, F316, F316L, F51, F53, B148, A350 LF2, LF3, LF5, Castings: DI A216 WCB, CF3, CF8, CF3M, CF8M, 4A, 5A, C95800, LCB, LCC, LC2
Lezárási felület	Test, test burkolatú vas alapú ötvözet, kemény alapú ötvözet burkolata
Szelep szár	A182-F6A-F304-F316-F51 17-4ph/XM-19 ...
Szelep szár anyája	Rézötvözet
Rúd	Rugalmas grafit, grafit azbesztcsomagolás, polietrafluor -etilén ...

Teljesítményjellemzők

A műtrágyaiparban a karbamid és ammónia előállításának szelep kihívásai korrozív közegek, kristályosodás és nagy nyomás. Várja a szelep kifejlesztett szöggömb szelepeit, amelyek a következő előnyökkel rendelkeznek:

Alacsony nyomásesés, csökkentett kristályosodás

Nincs holtszög, megakadályozzák a korróziót

Egyrészes szeleplemez és szelep szár, megakadályozza a szeleplemez és a szelep szárát

All-Stellite ötvözött szeleplemez felülete, csökkentse a kopást

Csavarozott szelepfedél, A osztályú tömítőszelep testszelep fedél és szelep test-szelep karima tömítés

Alacsony kibocsátású szelep szár csomagolása

Nincs alumínium/bronz alkatrész

Test, test burkolatú vas alapú ötvözet, kemény alapú ötvözet burkolata

A szöggömb szelepek használhatók sav/lúgos folyadék, cseppfolyósított földgáz, nagy viszkozitású olaj, földalatti csővezeték hálózat, berendezés -integrációs modul stb.

Hajkerekkel, ferde fogaskerékkel, elektromos, pneumatikus stb.

Angle Globe Valve
