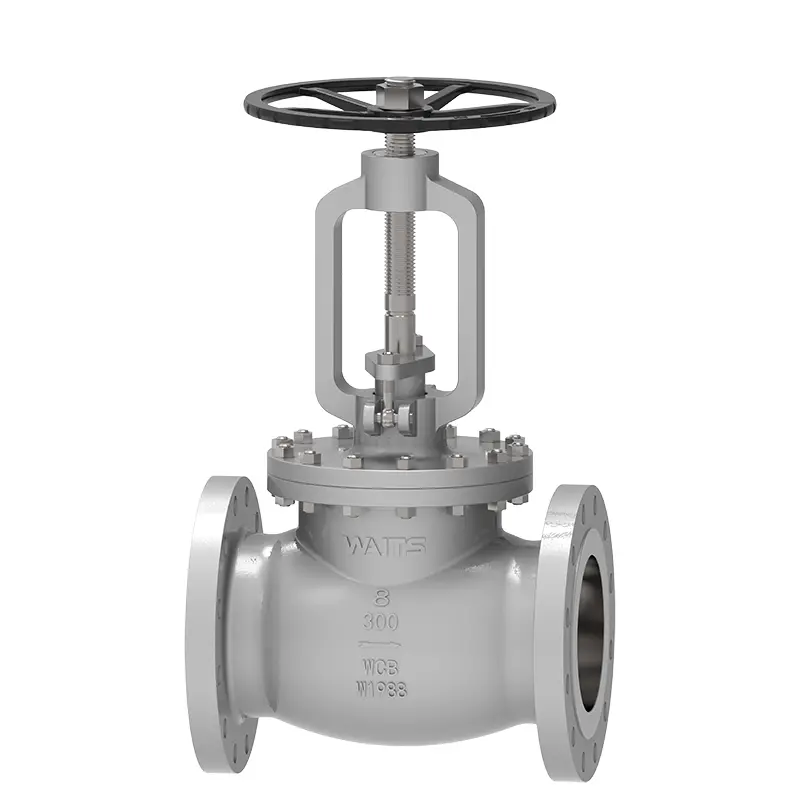

Öntött acélgömb szelep

A Waits öntött acélgömb szelepe kedvező ár, kiváló minőségű és magas költségteljesítményű. 1994 -ben alapítottuk az Egyesült Államokban, és 2008 -ban létrehozott egy fióktelepet Kínában. Két termelési bázisunk van Wenzhou -ban és Tianjinban. Az öntött acélgömb szelep pontosan szabályozhatja a folyadékokat, és kiváló minőségű választás a csővezeték-folyadék szabályozásához. A nemzetközi piac mélyen kedveli, különösen Európában, Amerikában, a Közel -Keleten és más régiókban.

Kérdés küldése

termékleírás

Csavarozott motorháztető öntött acélgömb szelep egy csavaros testtel és fedelével rendelkező stop szelep, és tömítés vagy nyolcszögletű tömítőgyűrű van felszerelve a közepére tömítésként. A különböző telepítési helyzetek szerint a Globe szelep egyenes átmérőjű gömbszelepre (T-típusú gömbszelep) és közvetlen áramlási gömbszelepre (Y-típusú gömbszelep) osztható. Mivel a szelep szárának viszonylag rövid nyílási vagy záró löketje van, és nagyon megbízható határfunkcióval rendelkezik, és mivel a szelep ülés nyílásának változása arányos a szelepcsatorna löketével, nagyon alkalmas az áramlás szabályozására. Használható a folyadékvezetékek, például csapvíz, szennyvíz, építés, ételek, villamos energia, gyógyszer, kohászat, textil, energia stb. Kivágására, szabályozására és fojtására stb. Az opcionális meghajtó eszközök a következők: kézikerek, ferde fogaskerék, elektromos, pneumatikus stb.

Végrehajtási szabványok

Tervezési szabvány	ASME B16.34, BS 1873, EN 558-1, GOST
Karima szabványok	ASME B 16.5, ASME B16.47, DIN2543, DIN2544
Végső csatlakozás	RF, RTJ, BW stb.
Ellenőrzés és teszt	API 598, 3230 -tól, GOST
Szemtől szemben	ASME B16.10, DIN 3202, EN 1092-1
Nyomás- és hőmérsékleti besorolások	ASME B16.34
Tűzálló teszt	API607, API6FA
Alacsony szivárgásszabályok	ISO 15848-1, API 622
Korróziógátló kialakítás	NACE MR 0103, NACE MR 0175

Alkalmazás

Méret	2 "-24", DN50 DN600
Nyomásértékelés	Osztály 150-1500, PN10-PN260
Üzemi hőmérséklet	-60 ° C ~ 450 ° C
Alkalmazási tartomány	Csapvíz, szennyvíz, építés, kőolaj, vegyipar, élelmiszer, gyógyszer, textil, villamosenergia, hajóépítés, kohászat, energiarendszer stb.
Operátor	HW, fogaskerék, elektromos, pneumatikus stb.
Testi anyag	Szén acél, rozsdamentes acél, duplex rozsdamentes acél, ötvözött acél, monel, al bronz stb.
Lezárási felület	Test, test burkolatú vas alapú ötvözet, kemény alapú ötvözet burkolata
Szelep szár	F6A F304 F316 F51 F53 Monel K500
Szelep szár anyája	Rézötvözet
Csomagolás	Rugalmas grafit, grafit azbesztcsomagolás, polietrafluor -etilén ...

Teljesítményjellemzők

1. Az öntött acélgömb szelep a szelep szárának nyomására támaszkodik, hogy a szelepcsatlakozó lezáró felülete és a szelep ülés tömítő felülete szorosan illeszkedjen, hogy megakadályozza a tápközeg áramlását. Az F kényszerített tömítőszelephez tartozik.
2. A közegnek csak egy irányba történő áramlása van, és a telepítés során irányítható.
3. A szeleptest szerkezeti formái egyenesek, közvetlen áramlás és jobb oldali szögek.
4. Amikor a Globe szelep kinyílik, amikor a szelepcsatlakozó nyitási magassága eléri a stop szelep névleges átmérőjének 25–30% -át, az áramlási sebesség elérte a maximumot, jelezve, hogy a stop szelep elérte a teljesen nyitott helyzetet.
5. A szelepszerkezet egyszerűbb, mint a kapuszelep, és sokkal kényelmesebb a gyártás és a karbantartás.
6. A tömítőfelületet nem könnyű viselni és karcolni, és a tömítés teljesítménye jó. Nincs relatív csúszás a szelepcsatorna és a szeleptest tömítő felülete között a nyílás és a bezárás során, tehát a kopás és a karcolás nem komoly, a tömítési teljesítmény jó, és az élettartam hosszú.
7. A kinyitás és a bezáráskor a szelepcsatorna -löket kicsi, tehát a gömbszelep magassága kisebb, mint a kapuszelepé, de a szerkezeti hossz hosszabb, mint a kapu szelepé.
8. A nyílási és záró nyomaték nagy, és több erőfeszítést igényel.
9.
10.
