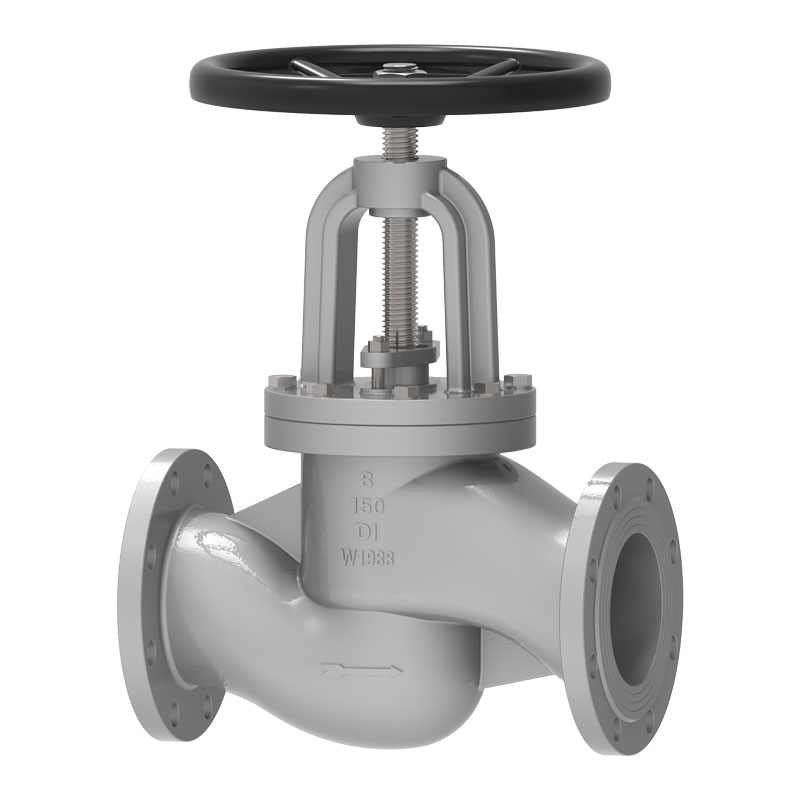

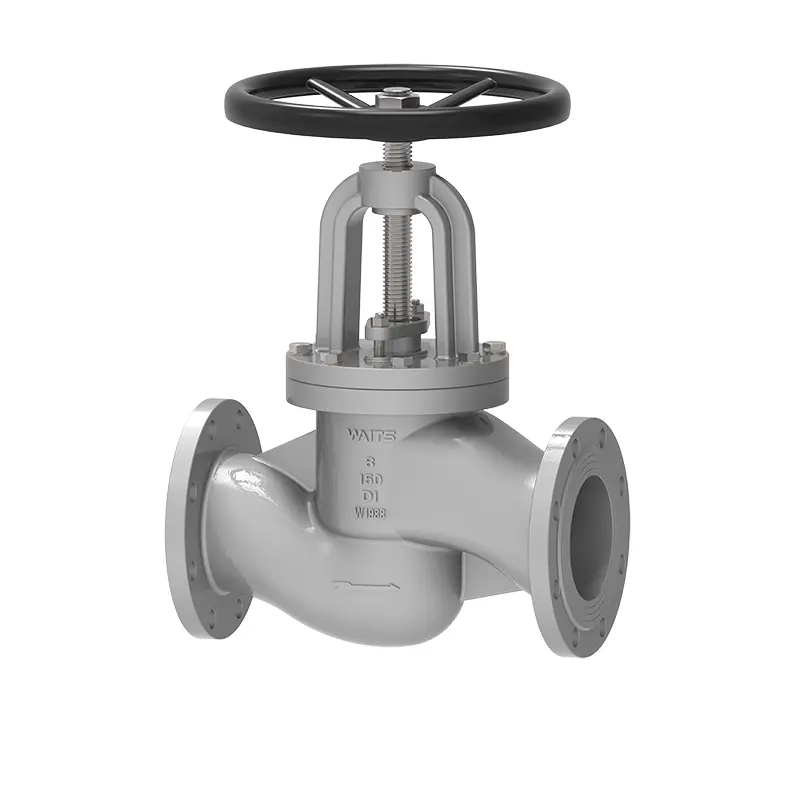

Csillogó vas minta gömbszelep

A Waits által gyártott gömb alakú gömb alakú szelep megfelel az AISI/DIN/BS/szabványoknak, stabil teljesítménygel és magas költségekkel. Eredetileg az Egyesült Államokban alapítottuk, és most a globális központunk Wenzhou -ban található, Kínában. Egynél több termelési bázisunk van, stabil kínálatunk, és kedvezményes árakat biztosíthat Önnek.

Kérdés küldése

termékleírás

A Waits által előállított gömb alakú gömbszelepet a pontos áramlásszabályozáshoz és a minimális szivárgáshoz tervezték. Gondosan kiválasztjuk a nyersanyagokat annak biztosítása érdekében, hogy a szelep korrózióállósága és kopásállósága megbízható tartományon belül legyen és hosszú távú felhasználásra alkalmas legyen.
Ezt a gömbszelepet úgy tervezték, hogy alkalmazkodjon a magas nyomású körülményekhez, és stabil és megbízható maradjon különböző ipari alkalmazásokban. Alkalmazkodik a különböző munkakörülményekhez és a csővezeték jellemzőihez, és nem igényel gyakori karbantartást. Jó élettartamú, és használat közben csökkenti a munka- és karbantartási költségeket.
A gömb alakú vasaló gömbszelepének fojtószelepeit széles körben használják a vízkezelő üzemekben, a gőz alkalmazásokban és a vegyiparban. Ezen túlmenően néhány nagynyomású rendszer szintén választja ezt a szelepet, mivel jó szerkezeti ereje és erős alkalmazkodóképessége van.

Végrehajtási szabványok

Tervezési szabványok	, API603, ASME B16.34, 3352, EN1984
Karima szabványok	ASME B 16.5, ASME B16.47, DIN2543, EN1092-1, DIN2545;
Csatlakozási módszerek	SW, RF,
Tesztelés és elfogadás	API598, DIN 3230, EN 12569
Szerkezeti hossz	ASME B16.10, DIN3352-F4/F5, EN 558-1
Nyomás és hőmérsékleti szint	ASME B16.34 、
Alacsony szivárgásszabályok	ISO 15848-1, API 622
Korróziógátló kialakítás	NACE MR 0103, NACE MR 0175

Alkalmazás

Méret	NPS 2 ″ ~ NPS 12 ″ DN50 ~ DN300
Nyomástartomány	Cl125 ~ cl300 pn10 ~ pn64
Hőmérsékleti tartomány	； -10 ° C ~ +220 ° C
Alkalmazási tartomány	Csapvíz, szennyvíz, építés, kőolaj, vegyipar, élelmiszer, gyógyszer, textil, villamosenergia, hajóépítés, kohászat, energiarendszer stb.
Meghajtó mód	Turbina, pneumatikus, elektromos
Szeleptest/szelepfedél	DI WCB, CF8, CF8M, CF3, CF3M, 4A, 5A, 6A),
Szeleplemez/szelep ülés	AT, AT+EPDM, WCB, WCB+EPDM CF8, CF8M, CF3, CF3M
Szelep szár	F6A F304 F316 F51 F53 Monel K500
Szelep szár anyája	Rézötvözet
Csomagolás	Rugalmas grafit, grafit azbesztcsomagolás, polietrafluor -etilén ...

Teljesítményjellemzők

(1) A stop szelep szerkezete egyszerűbb, mint a kapuszelepé, és könnyebben gyártható és karbantartható.
(2) A tömítőfelületet nem könnyű viselni és karcolni, és a tömítés teljesítménye jó. A szelepcsatorna és a szeleptest tömítő felülete között nincs relatív csúszás a kinyitás és a bezárás során, tehát a kopás és a karcolás nem súlyos, a tömítési teljesítmény jó, és a kiszolgálási élettartam hosszú.
(3) Nyitás és bezáráskor a szelepcsatorna kis lökettel és kisebb magassággal rendelkezik, mint a kapuszelep, de a szerkezeti hossza hosszabb, mint a kapuszelep.
(4) A nyílási és záró nyomaték nagy, a nyitási és zárási idő viszonylag hosszú.
(5) Mivel a szeleptest közepes csatornája kínos, a folyadék ellenállás nagy és az energiafogyasztás viszonylag nagy.
(6) Ha a közepes áramlási irány Nominális nyomás PN ≤16 mPa, akkor a downstream általában elfogadásra kerül, és a tápközeg felfelé áramlik a szelep tárcsa aljától; Amikor a PN ≥20MPA névleges nyomás, a fordított áramlást általában elfogadják, és a tápközeg lefelé folyik a szeleplemez tetejéről, hogy növelje a tömítést. Meg kell azonban jegyezni, hogy a stop szelep használatakor a táptalaj csak egy irányba áramolhat, és nem tudja megváltoztatni az áramlási irányt.
(7) A szelepcsatlakozás teljesen nyitva van, ha teljesen nyitva van, ezért használnia kell, amikor használja.
A megállási szelep szelep szárának tengelye merőleges a szelep ülés tömítő felületére. A szelep szárának nyílása vagy záró löket viszonylag rövid, és megbízható vágási hatással van. Ez alkalmas a közeg levágására, szabályozására és fojtására.
