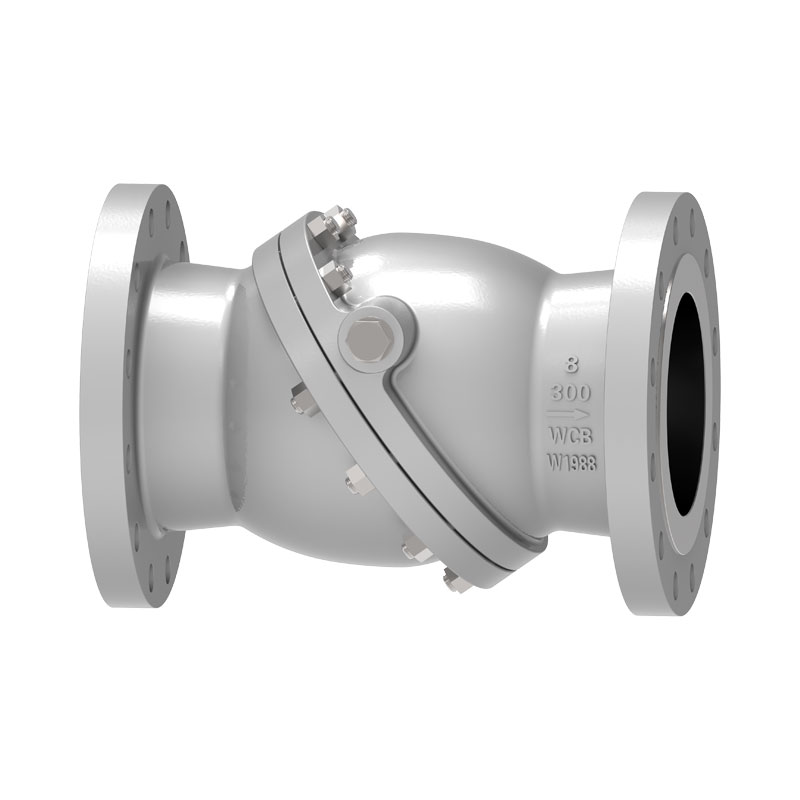

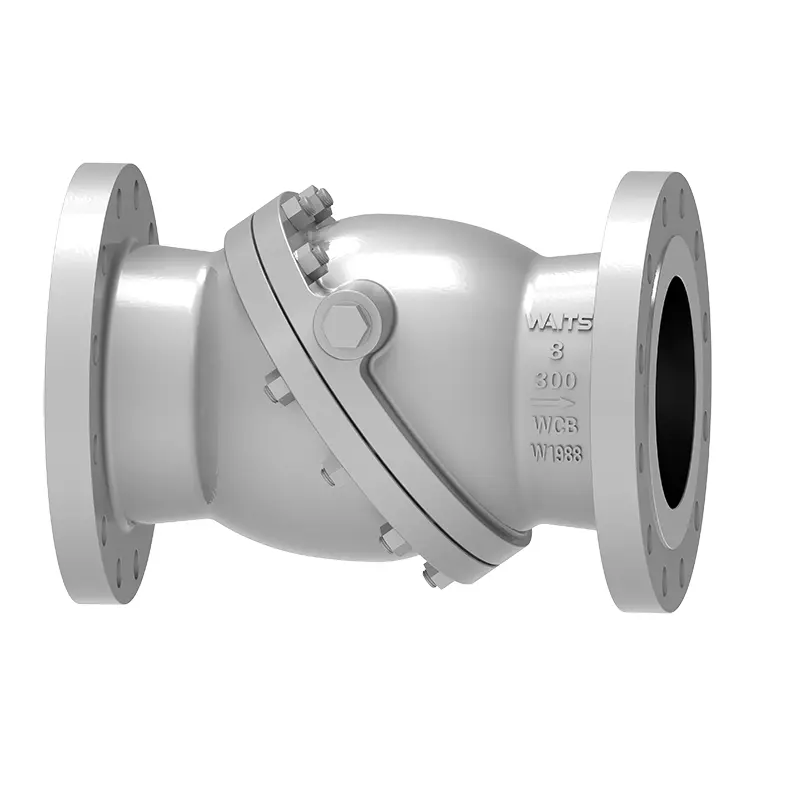

A dönthető tárcsás visszacsapó szelep a Waits Valve kiváló minőségű és tartós terméke. Professzionális szelepgyártóként technológiánk és gyártóberendezéseink valós időben lépést tartanak az iparág haladó szintjével. Frissítés és teljes körű ellenőrzés után a termék gyorsan bezárható, és a szeleptárcsa gyorsan elérheti a szelepülés helyzetét, minimalizálva az ütközési jelenséget.
A döntött tárcsás visszacsapó szelep egy ütésmentes visszacsapó szelep. Fő előnye, hogy legyőzi a lengő visszacsapó szelep és az emelő visszacsapó szelep által okozott ütközést és vízkalapácsot, és megvalósítja az ütésmentes működést.
Végrehajtási szabványok
Tervezési szabványok | BS1868,API6D,API594 |
Karima szabványok | ASME B16.5, ASME B16.25, |
Csatlakozási módok | RF.RTJ.BW |
Tesztelés és átvétel | API598, API 6D |
Szerkezeti hossz | API6D/ASME B16.10, |
Nyomás- és hőmérsékleti szintek | ASME B16.34, |
Korróziógátló kialakítás | NACE MR 0103, NACE MR 0175.ISO15156 |
Alkalmazás
Méret | NPS 2”~ NPS 36″ DN50 ~ DN900 |
Nyomástartomány | CL150 ~ CL600 PN10 ~ PN100 |
Hőmérséklet tartomány | Olvadáspont: -29°C-+545°C |
Alkalmazási tartomány | Alkalmas különféle közegekhez, mint például víz, gőzolaj, salétromsav, ecetsav, erős oxidáló közeg stb. |
Szeleptest | Kovácsoltvas: A105, A182 F304, F304L, F316, F316L, F51, F53, B148, A350 LF2, LF3, LF5, Öntvények: A216 WCB, CF3, CF8, CF3M, CF8M, 4A, 5A, C95800, LCB, LCC, LC2 |
Szeleplemez | Kovácsoltvas: A105, A182 F304, F304L, F316, F316L, F51, F53, B148, A350 LF2, LF3, LF5, Monel, Öntvények: A216 WCB, CF3, CF8, CF3M, CF8M, 4A, 5A, C95800, LCB, LCC, LC2 |
Szelepülés | Test anyaga, 13CR, rozsdamentes acél 304/316, monel, keményfém, ötvözet 20, rézötvözet stb. |
Szelepszár | A182 F6a,17-4PH, F304 F316, F51, ... |
Teljesítmény jellemzők
A döntött tárcsás visszacsapó szelep dupla excenter tárcsát használ a tervezésben és gyártásban, a szelepülék pedig egy enyhén rugalmas fém szelepülék, amely működés közben biztosítja a szelep tömítőképességét. A pillangótárcsa segít gyorsan nyitni és erős tartóssággal rendelkezik, hatékonyan meghosszabbítja az élettartamot, megtakarítja a karbantartási és csereköltségeket, valamint alacsony áramlási ellenállással és kiváló teljesítménnyel rendelkezik.
