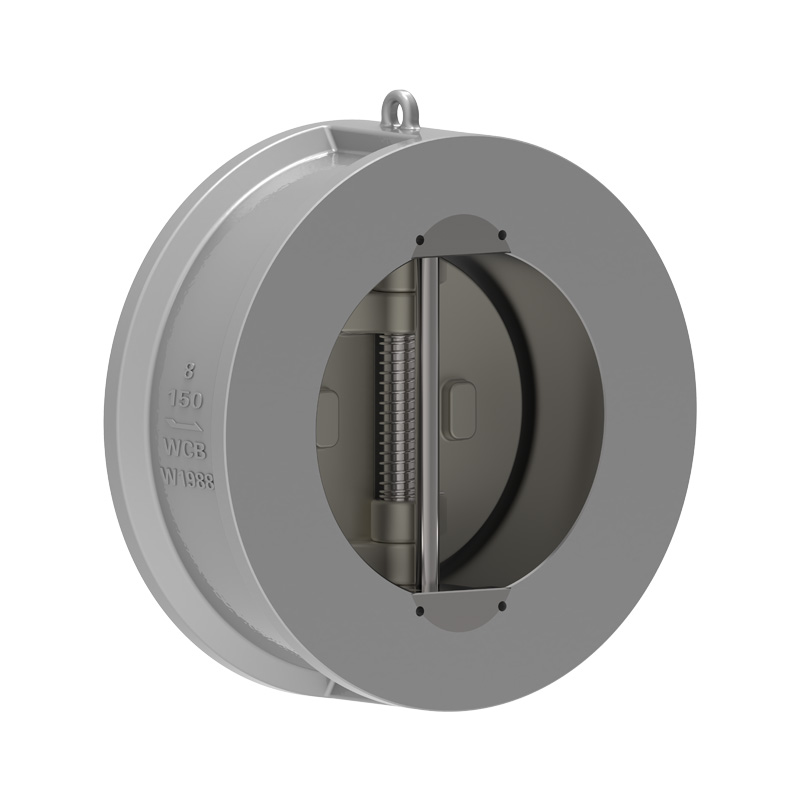

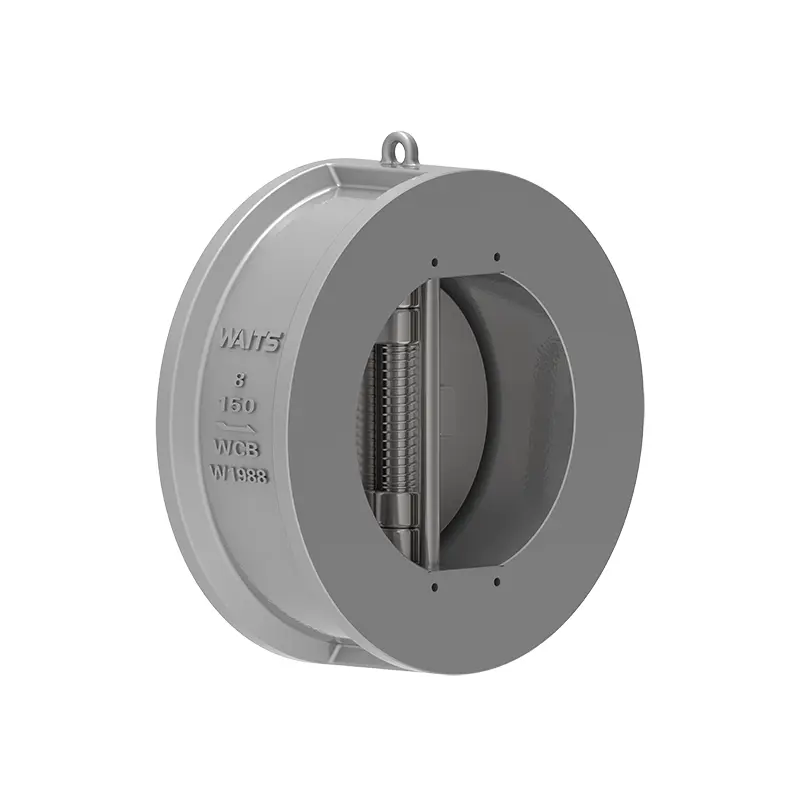

Puha tömítésű kétlemezes visszacsapó szelep

Biztos lehet abban, hogy a Waits által gyártott lágy tömítésű, kétlemezes visszacsapó szelepet választja. Teljes gyártósorral rendelkező szelepszállítóként termékeink nagymértékben testreszabhatók. A tömítés szempontjából sokféle tömítési formával rendelkezhetünk, mint például NBR, EPDM, Hypalon, FKM stb., amelyek testreszabhatók az Ön igényei szerint, és megfelelnek a különböző szabványoknak, mint például az API/DIN/JIS.

Kérdés küldése

termékleírás

A lágy tömítésű duplalemezes visszacsapó szelep pillangólemeze két félkör, egy középső függőleges csapra felfüggesztett rugós tárcsával.
A szelep nyitásakor a folyadék együttes ereje a tárcsa tömítőfelületének középpontjában, a reakcióként működő rugótámasztó erő hatáspontja pedig a tárcsafelület közepén helyezkedik el, így a tárcsa gyökere nyílik ki először. Ezzel elkerülhető a tömítőfelület kopása, amely a régi hagyományos szelepben lévő tárcsa kinyitásakor keletkezik, és növeli a szeleptömítés tartósságát.
Amikor az áramlási sebesség lelassul, a torziós rugós reakcióerő hatására a tárcsa fokozatosan közeledik a szelepülékhez, és a szelep lassú záródási szakaszába lép. Amikor a folyadék visszaáramlik, a tárcsára ható ereje és a torziós rugó reakcióereje együtt fog működni, és a tárcsa záródása ennek megfelelően növekszik, és a gyorszárási szakaszba lép. Ennek a kialakításnak a célja a vízkalapács jelenségének csökkentése, a vízkalapács okozta károk csökkentése és az élettartam jobb meghosszabbítása. Záráskor a rugóerőpont hatására a tárcsa teteje záródik először, megakadályozva a gyökér megharapását és javítva a szelep tömítőfelületének tartósságát.

Végrehajtási szabványok

Tervezési szabványok	API594, API6D, ASME B16.34
Karima szabványok	ASME B16.5, DIN2543~2548, API 605, ASME B16.47, MSS SP-44, ISO7005-1.
Csatlakozási módok	Ostya típus, karima típus, fül típus,
Tesztelés és átvétel	API598, API 6D,
Szerkezeti hossz	API594, API6D, DIN3202
Nyomás- és hőmérsékleti szintek	ASME B16.34

Alkalmazás

Méret	NPS 2”~ NPS 60″ DN50 ~ DN1500
Nyomástartomány	CL125 ~ CL150 PN10 ~ PN16
Hőmérséklet tartomány	； -20-150
Alkalmazási tartomány	Alkalmas különféle közegekhez, mint például víz, gőzolaj, salétromsav, ecetsav, erős oxidáló közegek stb.
Szeleptest	DI.A216 WCB, CF3, CF8, CF3M, CF8M, 4A, 5A, C95800,，，
Szeleplemez	Öntvények: A216 WCB, CF3, CF8, CF3M, CF8M, 4A, 5A, C95800,
Szelepülés	NBR,EPDM,FKM...
Szelepszár	A182 F6a,17-4PH, F304 F316, F51, ...

Teljesítmény jellemzők

1. A lágy tömítésű kettős lemezes visszacsapó szelep alkatrészei közé tartozik a szelepház, a szeleptárcsa, a szeleptengely, a rugó és más alkatrészek, amelyek szorítótípussal vannak összekötve, és kompakt szerkezetűek.
2. A szelep pillangólemeze két félkörből áll, és egy rugó kényszeríti vissza. A tömítőfelület készülhet kopásálló anyagból, amely a testre kerül, vagy gumival bélelhető. Széles körű felhasználási területtel és megbízható tömítéssel rendelkezik.
3. A szeleptárcsa rövid zárólöketű és rugós, érzékeny működésű és gyors zárási sebességgel rendelkezik, ami jelentősen csökkenti a vízkalapácsot.
4. Mivel a lágy tömítésű kettős lemezes visszacsapó szelep kompakt szerkezetű, kis méretű, könnyű súlyú és könnyen szerelhető, alkalmas olyan helyzetekben történő használatra, ahol a beépítési hely korlátozott. Használható vízszintes vagy függőleges csövekben.
5. Vízre, gőzolajra, salétromsavra, ecetsavra, erős oxidáló közegekre és egyéb közegekre alkalmazható.
