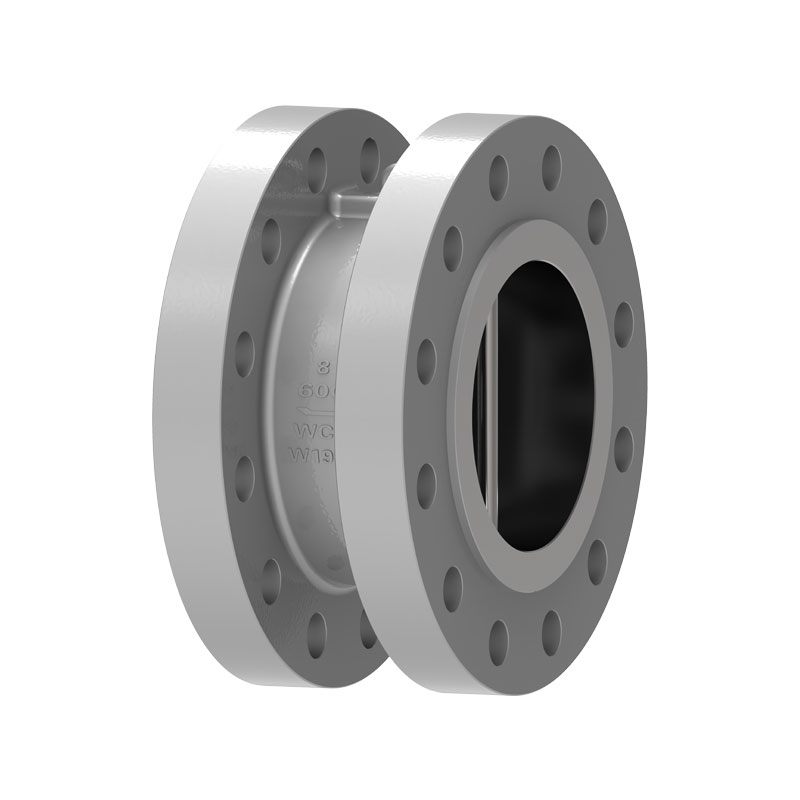

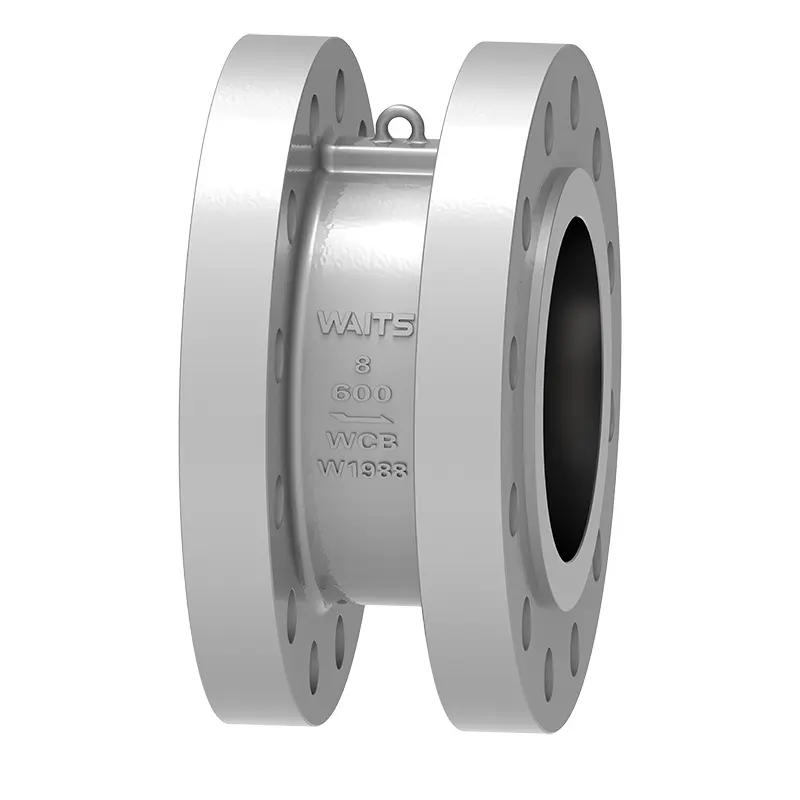

Kétlemezes visszacsapó szelep

Professzionális szelepgyártóként a Waits támogatja a testreszabott kétlemezes visszacsapó szelepek gyártását, hogy jobban megfeleljen a különböző ügyfelek igényeinek. A tömítés szempontjából ez a visszacsapó szelep különféle formákban lehet, mint például gumi, PTFE és test. A testreszabás különböző szabványoknak, például API/DIN/JIS-nek felelhet meg az ügyfelek igényei szerint.

Kérdés küldése

termékleírás

A kétlemezes visszacsapó szelep pillangólemeze két félkör alakú, és a rugós szeleptárcsa a központi függőleges csapon van felfüggesztve. A szelep kinyitásakor a folyadék együttes ereje a szeleptárcsa tömítőfelületének közepén, a rugótámasztó erő hatáspontja pedig a szeleptárcsa felületének közepén van, így a szelep gyökere A tárcsa nyílik ki először, ezáltal elkerülhető a tömítőfelület kopása, amely a régi hagyományos szelep szeleptárcsájának kinyitásakor jelentkezik, és hatékonyan javítja a tartósságot.
Amikor az áramlási sebesség lelassul, a torziós rugó reakcióereje hatására a szeleptárcsa fokozatosan közeledik a szelepülékhez, és a kétlemezes visszacsapó szelep lassú zárásba lép. Amikor a folyadék visszaáramlik, a szeleptárcsa-erő és a torziós rugó reakcióereje együttes hatása ennek megfelelően növeli a szeleptárcsa zárását, így a gyorszárás szakaszba lép. Ez hatékonyan csökkenti a vízkalapács hatását és csökkenti a vízkalapács okozta károkat. Záráskor a rugóerőpont hatására először a szeleptárcsa teteje záródik, ami megakadályozza, hogy a szeleptányér gyökere megharapjon.

Végrehajtási szabványok

Tervezési szabványok	API594, API6D, ASME B16.34
Karima szabványok	ASME B16.5, DIN2543~2548, API 605, ASME B16.47, MSS SP-44, ISO7005-1.
Csatlakozási módok	Ostya típus, karima típus, fül típus,
Tesztelés és átvétel	API598, API 6D,
Szerkezeti hossz	API594, API6D, DIN3202
Nyomás- és hőmérsékleti szintek	ASME B16.34, DIN2401
Korróziógátló kialakítás	NACE MR 0103, NACE MR 0175.ISO15156

Alkalmazás

Méret	NPS 2”~ NPS 60″ DN50 ~ DN1500
Nyomástartomány	CL150 ~ CL2500 PN10 ~ PN420
Hőmérséklet tartomány	；-196°C ~ +600°C
Alkalmazási tartomány	Alkalmas különféle közegekhez, mint például víz, gőzolaj, salétromsav, ecetsav, erős oxidáló közeg stb.
Szeleptest	Kovácsoltvas: A105, A182 F304, F304L, F316, F316L, F51, F53, B148, A350 LF2, LF3, LF5, Monel, Öntvények: A216 WCB, CF3, CF8, CF3M, CF8M, 4A, 5A, C95800, LCB, LCC, LC2
Szeleplemez	Kovácsoltvas: A105, A182 F304, F304L, F316, F316L, F51, F53, B148, A350 LF2, LF3, LF5, Monel, Öntvények: A216 WCB, CF3, CF8, CF3M, CF8M, 4A, 5A, C95800, LCB, LCC, LC2
Szelepülés	Test anyaga, 13CR, rozsdamentes acél 304/316, monel, keményfém, ötvözet 20, rézötvözet stb.
Szelepszár	A182 F6a,17-4PH, F304 F316, F51, ...

Teljesítmény jellemzők

1. A kétlemezes visszacsapó szelep szeleptestből, szeleptárcsából, szeleptengelyből és rugóból áll, stb. Kapcsos típusú csatlakozást és kompakt szerkezetet alkalmaz.
2. A pillangólemez két félkör alakú, és a rugót a kényszerített visszaállításhoz használják. A tömítőfelület kopásálló anyaggal hegeszthető vagy gumival bélelhető. Széles körű felhasználási körrel és megbízható tömítéssel rendelkezik.
3. A szeleptárcsa zárólökete rövid, rugós, gyors zárási sebességgel, ami csökkentheti a vízkalapács jelenségét.
4. Alkalmas olyan alkalmakra, ahol korlátozott a beépítési hely, és használható vízszintes vagy függőleges csővezetékekhez.
5. Különféle közegekre alkalmazható, mint például víz, gőzolaj, salétromsav, ecetsav, erős oxidáló közeg stb.
