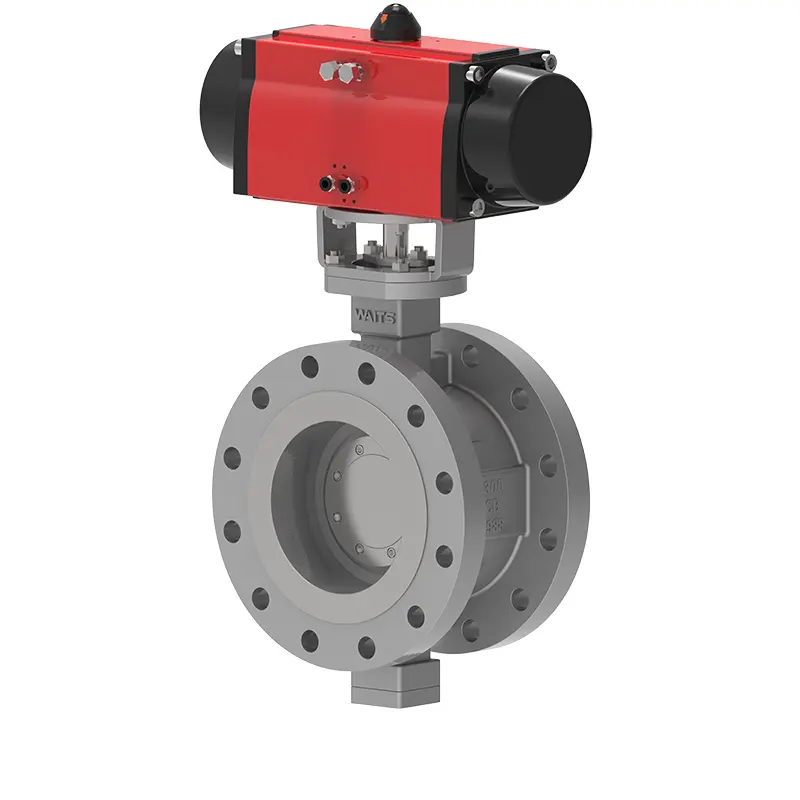

Pneumatikus karimás fém ülő pillangószelep

Pneumatikus karimás fém ülő pillangószelepet keres? Akkor miért ne válassza a várakozásokat! Egy nagy szelepgyártó vagyunk, amelynek globális központja van Wenzhou -ban, Kínában, integrálva a tervezést, a termelést és az értékesítést, és képes átfogó szolgáltatásokat és szakmai támogatást nyújtani Önnek. Ez a szelep különféle iparágakban is használható, ideértve, de nem korlátozva az acél, villamos energiát, kőolajat, vízelvezetést stb.

Kérdés küldése

termékleírás

A pneumatikus karimás fém ülő pillangószelep egy olyan szelep, amely nagyon kifinomult a nyersanyagválasztástól a tervezésig és a gyártásig. Ez egy energiatakarékos szelep, viszonylag hosszú élettartammal. A szelep olyan fő alkatrészekből áll, mint a szeleptest, a pillangó lemez, a tömítőgyűrű, a sebességváltó mechanizmus stb. Kétdimenziós vagy háromdimenziós excentrikus alapelve, és új feldolgozási technológiát alkalmaz, például rugalmas tömítést vagy kemény és lágy többrétegű tömítést.

A teljesítmény szempontjából ez a pillangószelep kicsi a nyomatékkal, a korrózióállósággal, a magas hőmérséklet -ellenállással, a kopásállósággal, a különféle táptalajokhoz való alkalmazkodóképességgel, az általános megbízható teljesítmény, a hatékonyabb és kényelmesebb.

Végrehajtási szabványok

Tervezési szabványok	API 609, AWWA C504 ， AIN 593
Karima szabványok	ASME B 16.5, ASME B16.47, IN
Csatlakozási módszerek	RF,
Tesztelés és elfogadás	API 598 、 EN 12266-1, ISO 5208
Szerkezeti hossz	API 609, kkv B16.10 és 558, ISO 5752
Nyomás és hőmérsékleti szint	ASME B16.34 、
Alacsony szivárgásszabályok	ISO 15848-1, API 622
Korróziógátló kialakítás	NACE MR 0103 ， NACE MR 0175

Alkalmazás

Méret	NPS 3 ″ ~ NPS 120 ″ DN80 ~ DN3000
Nyomástartomány	Cl150 ~ cl1500 pn6 ~ pn250
Hőmérsékleti tartomány	； -196 ° C ~ +600 ° C
Alkalmazási tartomány	Csapvíz, szennyvíz, építés, kőolaj, vegyipar, élelmiszer, gyógyszer, textil, villamosenergia, hajóépítés, kohászat, energiarendszer stb.
Meghajtó mód	Turbina, pneumatikus, elektromos
Szeleptest	A216 WCB, A217 WC6, WC9, A351 CF3, CF8, CF3M, CF8M, A995 4A, 5A, A352 LCB, LCC, LC2, C95800, Monel ...
Szeleplemez	A216 WCB, A217 WC6, WC9, A351 CF3, CF8, CF3M, CF8M, A995 4A, 5A, A352 LCB, LCC, LC2, C95800, Monel ...
Szelepülés	13CR/SS304/SS316/+grafitok+PTFE+STL
Szelep szár	F6A, F304, F316, 17-4PH, F51, F53, Monel K500 ...
Szelep szár anyája	Rézötvözet
Csomagolás	Rugalmas grafit, grafit azbesztcsomagolás, polietrafluor -etilén ...

Teljesítményjellemzők

3. A fő funkcionális teljesítményben az áramlási jellemzők jóak, biztosítva a fő beállítási funkciót.

4. Az excentrikus alapelvet a kialakításra alkalmazzák, és a tömítő felület majdnem nulla kopás.

5. széles körű alkalmazásokkal rendelkezik, és különféle iparágakban is felhasználható. Képes alkalmazkodni a különféle munkakörülményekhez, például különböző hőmérsékletekhez, fokozathoz és korrózióhoz. A felhasználható fő közegek közé tartozik a víz, a gőz, az olaj, a levegő, a gáz stb.

7. A szelepben lévő három-ekcentrikus elvre vonatkozóan a tengely középvonala eltér a tömítőfelület középső vonalától, a tengely középvonala kissé eltér a csővezeték középső vonalától, és a szeleptest tömítő felületének középső vonalát (ferde kúp) egy szöget képez a csővezeték középvonalával.

8. A szeleplemezen rögzített többrétegű tömítőgyűrűk vannak, amelyek toleránsak a magas hőmérsékletre, és nincs súrlódásuk a kinyitás és a bezáráskor. Zárva, amikor az átviteli mechanizmus nyomatéka növekszik, a tömítést kompenzálják. A puha és kemény laminált fémlemezek alkalmazása azt is biztosíthatja, hogy a szelep tömítését nem befolyásolja a hőmérséklet és a környezeti változások.
