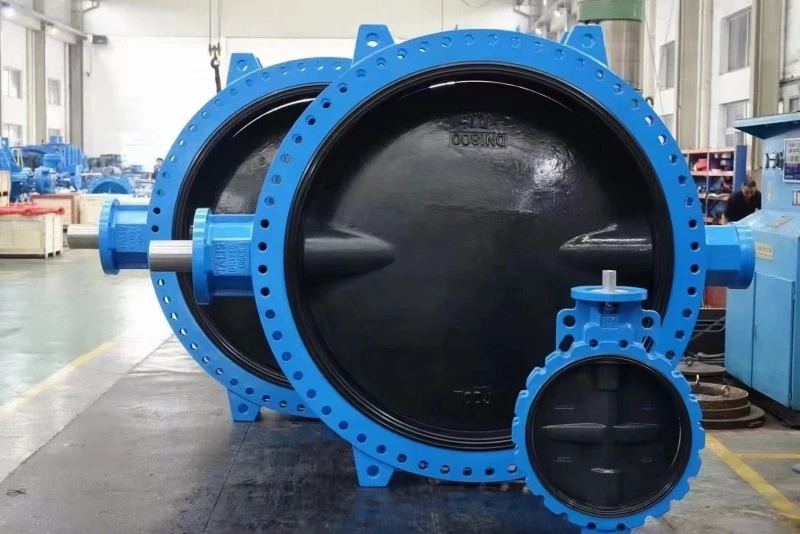

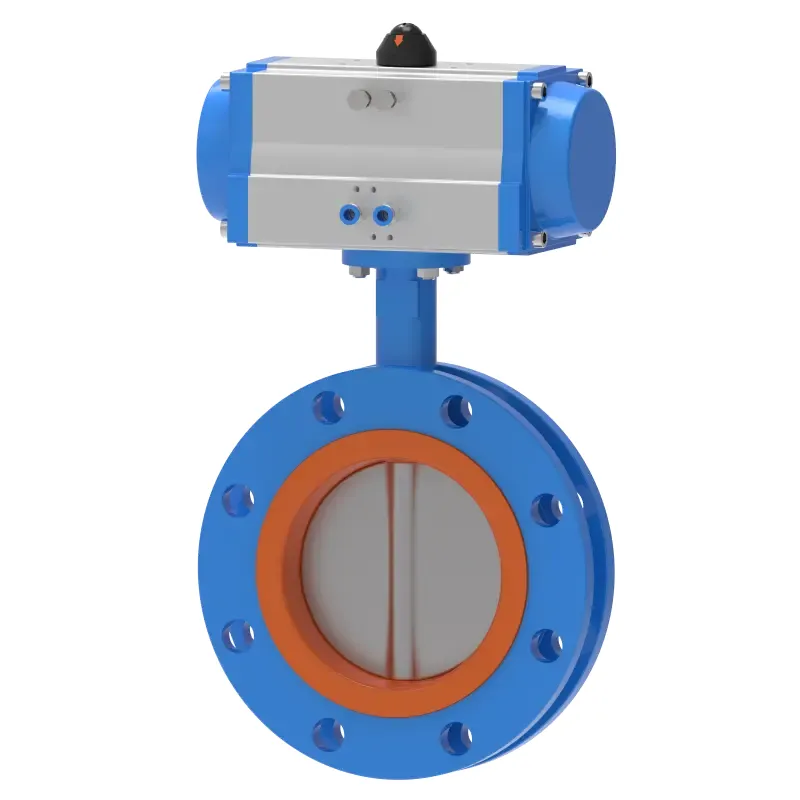

U-típusú karimás pillangószelep

Várakozó szelep U-típusú karimás pillangószelep tartós, kis méretű, könnyű, és csak néhány alkatrészből áll. Ezen kívül gyorsan nyitható és zárható. Amikor a karimás pillangószelep teljesen nyitott helyzetben van, a pillangólemez vastagsága az egyetlen ellenállás a közeg számára a szeleptesten való átáramláshoz, így a szelep által generált nyomásesés nagyon kicsi, és jobb áramlásszabályozási jellemzőkkel rendelkezik. Az U-típusú karimás pillangószelep tömítési típusai rugalmas tömítés és fémtömítés. Elasztikus tömítőszelep, a tömítőgyűrű beágyazható a szeleptestbe vagy a pillangólemez köré szerelhető.

Funkció

1. A pillangószelep egyszerű szerkezetű, kis térfogatú, könnyű súlyú, és csak néhány részből áll. Ezenkívül egyszerűen el kell forgatni 90°-kal a gyors nyitáshoz és bezáráshoz, ami megkönnyíti a kezelést. Ugyanakkor a szelep jó folyadékszabályozási jellemzőkkel rendelkezik.

2. A szerkezet egyszerű és kompakt, gyorsan 90°-ban nyitható/zárható.

3. Rendkívül alacsony üzemi nyomaték, energiatakarékos.

4. Az áramlási görbe egyenes vonal felé hajlik, ami kiváló szabályozási teljesítményt jelez.

5. Széles anyagválaszték, alkalmas különféle médiákhoz.

Egyszerűen 90°-kal elforgatva gyorsan nyitható és zárható, könnyen kezelhető. Ugyanakkor az U-típusú karimás pillangószelep kiváló folyadékszabályozási jellemzőkkel rendelkezik.

A fémtömítésű szelepek élettartama általában hosszabb, mint a rugalmas tömítésű szelepeké, de nehéz teljes tömítést elérni.

Az U-típusú karimás pillangószelep és a kettős szorítós pillangószelep összehasonlítása

1. Anyag (hasonlóság):

Szeleptest: szürkeöntvény; gömbgrafitos vas; Szénacél.

Szeleptárcsa: gömbgrafitos vas (nikkelezett vagy nylon bevonatú); 304/316 rozsdamentes acél; Alumínium bronz.

Szelepszár: 410/416/304/316 rozsdamentes acél.

Szelepülés: EPDM gumi; Nitril gumi; teflon; Fluorkaucsuk; Heparen; Klóroprén gumi; Fém szelepülés.

2. Nyomás (hasonlóság):

OSZTÁLY 125/150； PN10/16/25

3. Alkalmazási kör:

Az U-típusú karimás pillangószelep abban különbözik a bilincs- vagy füles pillangószelepektől, hogy karimás csatlakozásokat használ, és rövidebb a homlokfelület hossza.

Ha az áramlásszabályozáshoz pillangószelepeket kell használni, akkor a legfontosabb a megfelelő méretű és típusú szelep kiválasztása. A pillangószelepek szerkezeti elve különösen alkalmas nagy átmérőjű szelepek készítésére. A pillangószelepeket nem csak az általános iparágakban, például kőolaj-, földgáz-, vegyiparban és vízkezelésben használják széles körben, hanem hőerőművek hűtővízrendszereiben is.

Ha U-típusú karimás pillangószelepet kell használni az áramlásszabályozáshoz, akkor a legfontosabb a szelep méretének és típusának helyes kiválasztása. A pillangószelepek szerkezeti elve különösen alkalmas nagy átmérőjű szelepek gyártására. A pillangószelepeket nem csak az általános iparágakban, például kőolaj-, földgáz-, vegyiparban és vízkezelésben használják széles körben, hanem hőerőművek hűtővízrendszereiben is.
