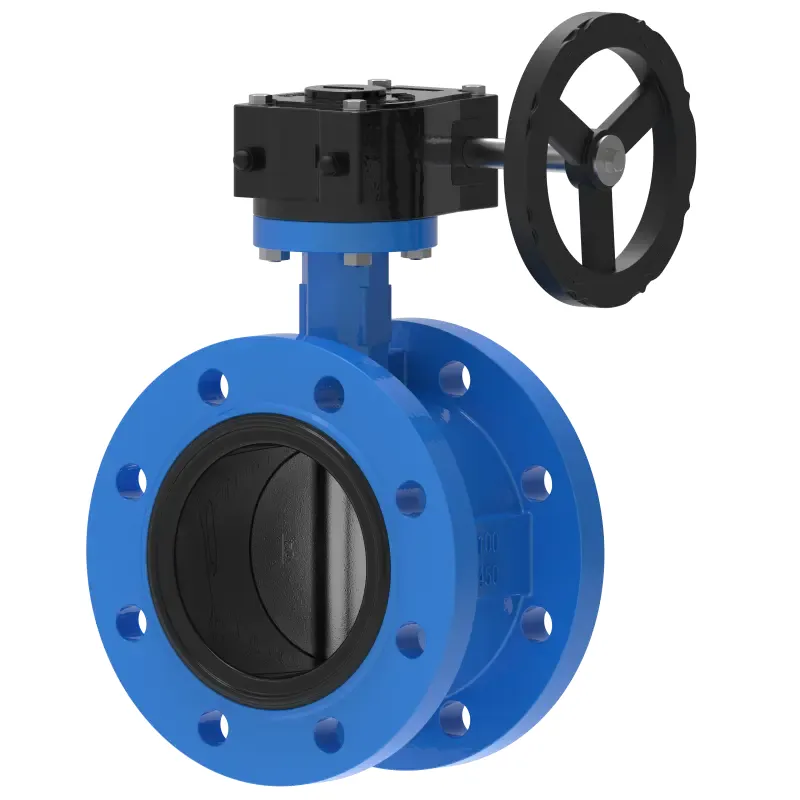

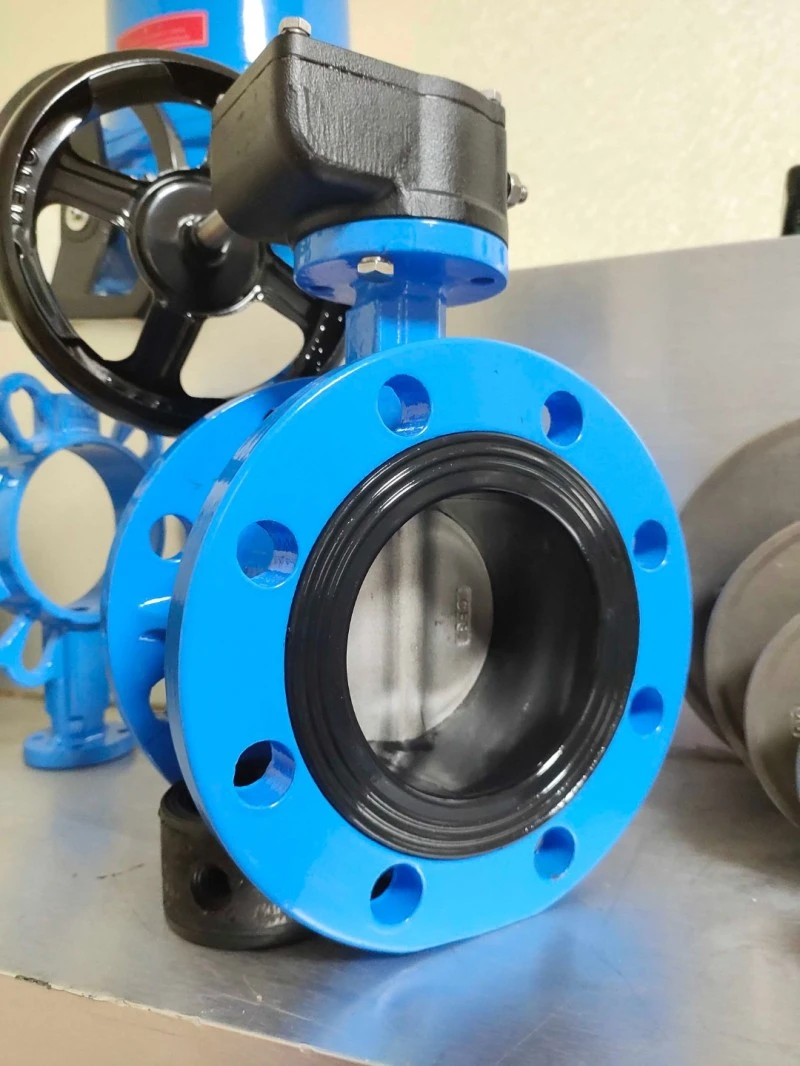

Fogaskerék karima pillangószelep

A Waits Valve által gyártott kiváló minőségű Gear Flange Butterfly Valve megfelel az AS4087 PN16 szabványnak (alapvetően megegyezik a D táblázattal). Zárható karral és réslemezzel, vagy IP67 sebességváltóval, rozsdamentes acél tengellyel és vizuális kijelzővel szerelve. Az EPDM szelepülék és tárcsa a bordás tengelyen található (nem rögzített, kiküszöböli az esetleges hibapontokat). Ez a termék nemzetközi tanúsítvánnyal rendelkezik.

jellemzője

A fogaskerék karimás pillangószelep alkalmas víz- és szennyvízkezelésre, valamint általános ipari alkalmazásokra

Vékony és kompakt pillangószelepház, könnyen felszerelhető szűk helyekre

A szeleptest kiálló fülekkel és metrikus menetekkel van öntve

A füles pillangószelep a csővezeték végére szerelhető

Nincs szükség karimák felszerelésére a szelep nyomóvégére

Forgassa el a kézikereket az óramutató járásával megegyező irányba a fogaskerék karima pillangószelepének kinyitásához

Részlet

A működtető karima megfelel az ISO 5211 szabványnak. A fogaskerék karimás pillangószelepet kézi, pneumatikus vagy elektromos működtetőkkel együtt történő használatra tervezték.

A gumi szelepülék összeesésgátló, feszítésgátló és permetezésgátló funkcióval rendelkezik.

A precíziósan megmunkált szeleptárcsa alacsony üzemi nyomatékot és hatékony tömítést biztosít akár 200 psi-ig. A folyadékdinamikára tervezett szeleptárcsával nagy áramlási sebesség érhető el.

Az integrált szelepszár-kialakítás megkönnyíti a használatát, és a szeleptárcsa pontos pozícionálását biztosítja.

A szelep epoxi bevonatú, és a nyak és a sebességváltó (adott esetben) könnyű kenése érdekében "üzemanyagfúvóka" típusú zsírzószerszámmal láttuk el.

A fogaskerekes pillangószelep alkalmas fogaskerék-működtető mechanizmussal rendelkező bilincs típusú pillangószelepek karimáihoz:

ANSI Class 150 acél csúszó karima: Megfelel az AWWA C207-13 és az ANSI # 150 csavartípus specifikációinak. Kérésre speciális acélminőségek biztosíthatók szerkezeti vagy kritikus alkalmazásokhoz.

ANSI Class 150 rozsdamentes acél csúszó karima: ATSM 304L és 316L minőségben kapható. Ez a csúszó karima megfelel az ANSI # 150 fúrási típus előírásainak.

Funkció:

A magjaként koncentrikus szerkezetű fogaskerék karimás pillangószelepet széles körben használják folyadékszabályozási útvonalak, például légkondicionáló vízrendszerek, vízellátó és vízelvezető csővezetékek, valamint HVAC cirkulációs rendszerek berendezésépítési forgatókönyveiben.

A turbóműködés precíz beállítást és stabilitást biztosít a kézi forgatással; Pneumatikus hajtás gázforrással, gyors reagálással; Az elektromos típus vezérlőmotort használ a távoli és automatizált műveletek támogatására.

A fogaskerék karimás pillangószelep ésszerű szerkezetű és egyszerű telepítéssel rendelkezik, amely hatékonyan megszakítja vagy szabályozza a közeg áramlását. Meg tudja felelni az épületekben található különféle csővezetékek biztonságos üzemeltetési követelményeinek

Méret: Dupla bilincses pillangószelep fogaskerék-működtető mechanizmussal

Eltérő rendelkezés hiányában minden méret hüvelykben értendő.
