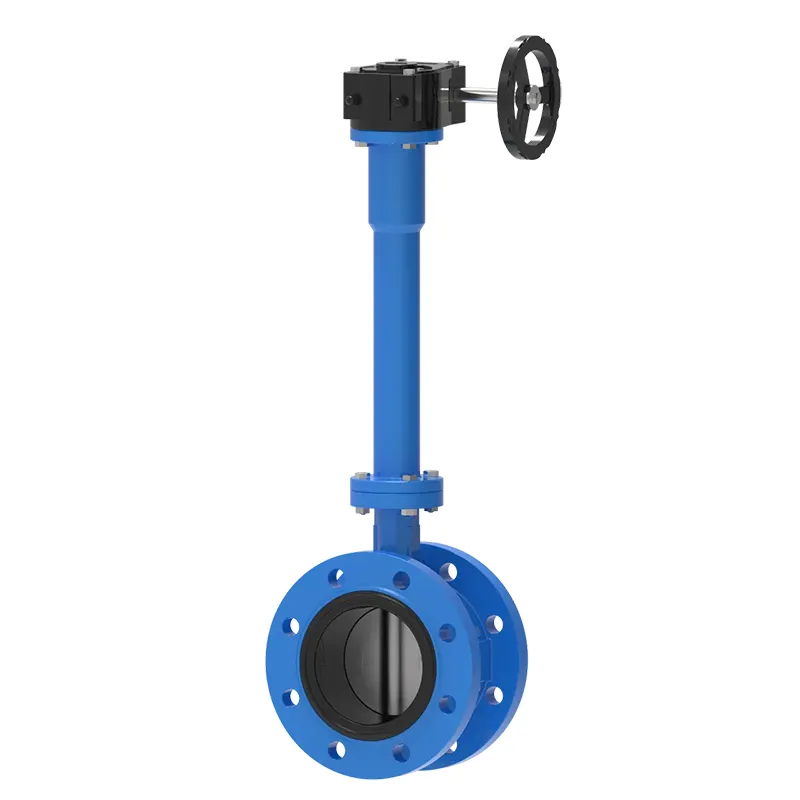

Kiterjesztett szárú fogaskerék karimás pillangószelep

A fogaskerék karimás lebegő golyósszelep (hosszabbító rúd) a csővezetékek közegeinek levágására vagy csatlakoztatására, valamint a folyadékok szabályozására és szabályozására szolgál. Professzionális egyedi szelepgyártóként a Waits Valve mindig is a divat élvonalában volt, és vezető technológiával rendelkezik. Ha bármi újításra szorul, forduljon hozzánk bizalommal bármikor!

A várakozási szelepek különféle lebegő golyóscsapokat és rögzített golyóscsapokat kínálnak Önnek.

A golyóscsapok fő jellemzői a kompakt szerkezet és a megbízható tömítés. A tömítőfelület és a gömbfelület általában zárt állapotban van,

Ez azt jelenti, hogy a média nem erodálja könnyen, és könnyen kezelhető és karbantartható. A NAI LOK egy professzionális golyóscsap beszállító és szelepgyártó cég, amely különféle típusú golyóscsapokat értékesít. Különböző speciális ötvözetekből kézzel öntött és kovácsolt golyóscsapok gyártására specializálódtunk, amelyek alkalmasak hagyományos munkaközegekhez, például vízhez, oldószerekhez, savakhoz és földgázhoz, valamint zord munkakörnyezetekhez.

Termékjellemzők

A fogaskerék karimás úszó golyós szelepet (hosszabbító rúd) kifelé billenő szeleptesttel tervezték, amely megfelel az ASME Class 800 termékszabványoknak.

Minden nyomástartó alkatrész teljesen kovácsolt szerkezettel rendelkezik.

A szelepet egy karima köti össze, és a karima a záróelemekkel egy darabban van kialakítva.

A szabványos fő tömítő tömítés OR AED típusú, és mindig másodlagos vésztömítést biztosít a tűzvédelmi követelményeknek megfelelően.

A kiváló minőségű csomagolás megbízható tömítést és alacsony károsanyag-kibocsátást biztosít.

A fogaskerékkarimás lebegő golyósszelep (hosszabbító rúd) alacsony súrlódású anyagokat és felületi simaságot használ a megbízható tömítés és a hosszú élettartam érdekében.

Az optimális CV érték.

A szelepház zárócsatlakozása szabványos osztott csavaros csatlakozási kialakítást alkalmaz.

Alacsony üzemi nyomatékú kialakítást alkalmazunk.

A statikus vezető rugók (antisztatikus eszközök) alapfelszereltség a szelepszár és a gömb között.

Fújásgátló szelepszár kialakítás.

Bevezetés:

A fogaskerék karimás lebegő golyós szelep (hosszabbító rúd) egy negyed fordulatú szelep, amely egy üreges, perforált és forgatható golyót (úgynevezett úszógolyót) használ a golyón keresztüli áramlási sebesség szabályozására.

Az úszó golyóscsap a csővezeték természetes nyomását használja fel, hogy összenyomja és lezárja a labdát az alsó szelepülékre. A gömb egy áramló közegben van felfüggesztve (lebegő), és két szelepülés összenyomásával tartja a helyén.

Amikor a gömblyuk az áramlási irányhoz igazodik, a gömb kinyílik; Ha a szelep fogantyúját 90 fokkal elfordítják, a golyó bezáródik. Az úszó golyóscsapok tartósak, és többszöri használat után is megőrzik a jó teljesítményt. Megbízhatóak és biztonságosan zárhatók akkor is, ha hosszabb ideig nem használják.

A fogaskerékkarimás lebegő golyósszelepet (hosszabbító rúd) úgy tervezték, hogy kétirányú zárást érjen el.

A szelepfurat méretének növekedésével a csővezeték nyomásának ellenálló terület is növekszik. Ez a gömbre ható erő növekedését eredményezi.

Amikor a szelepülék eléri a kritikus pontot, a golyó már nem tudja tartani a labdát, és más kialakításokat is figyelembe kell venni: az úszó golyóscsapok általában nem alkalmasak nagy méretű és nagy nyomású alkalmazásokhoz. Az úszó golyós szelepek nem alkalmasak fojtásra.
