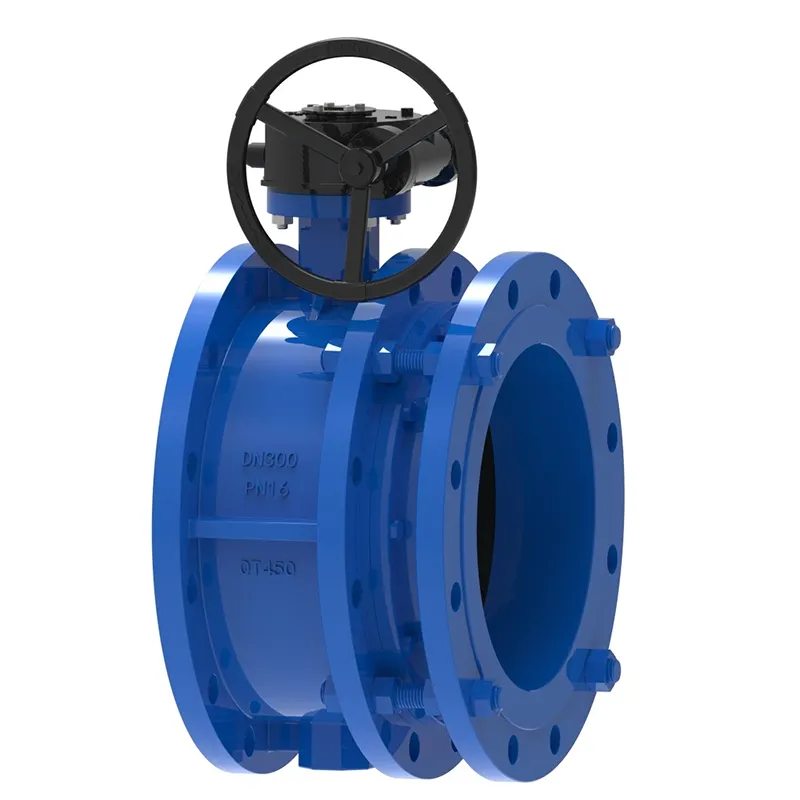

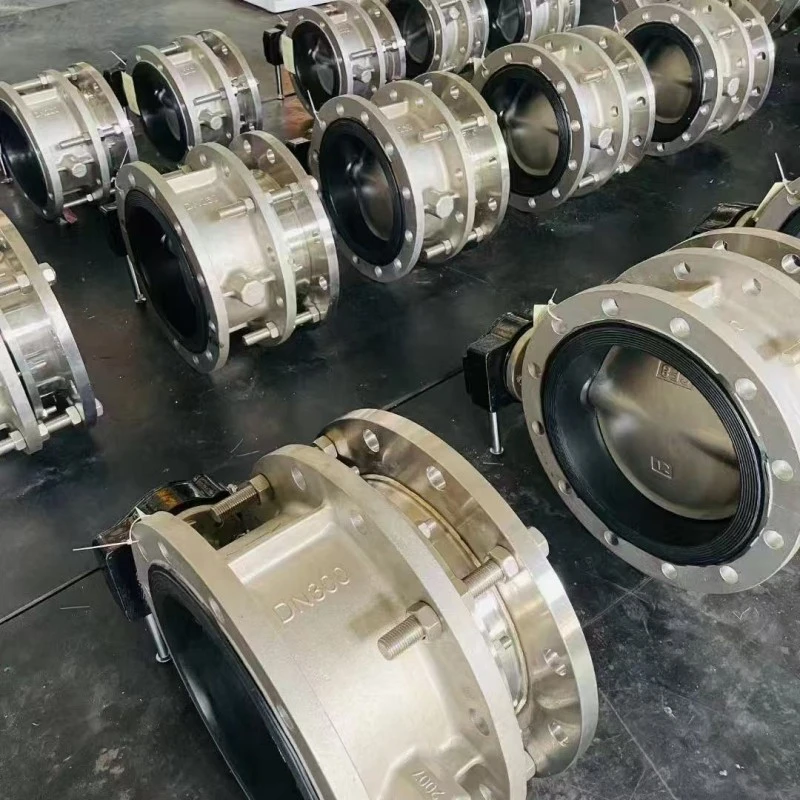

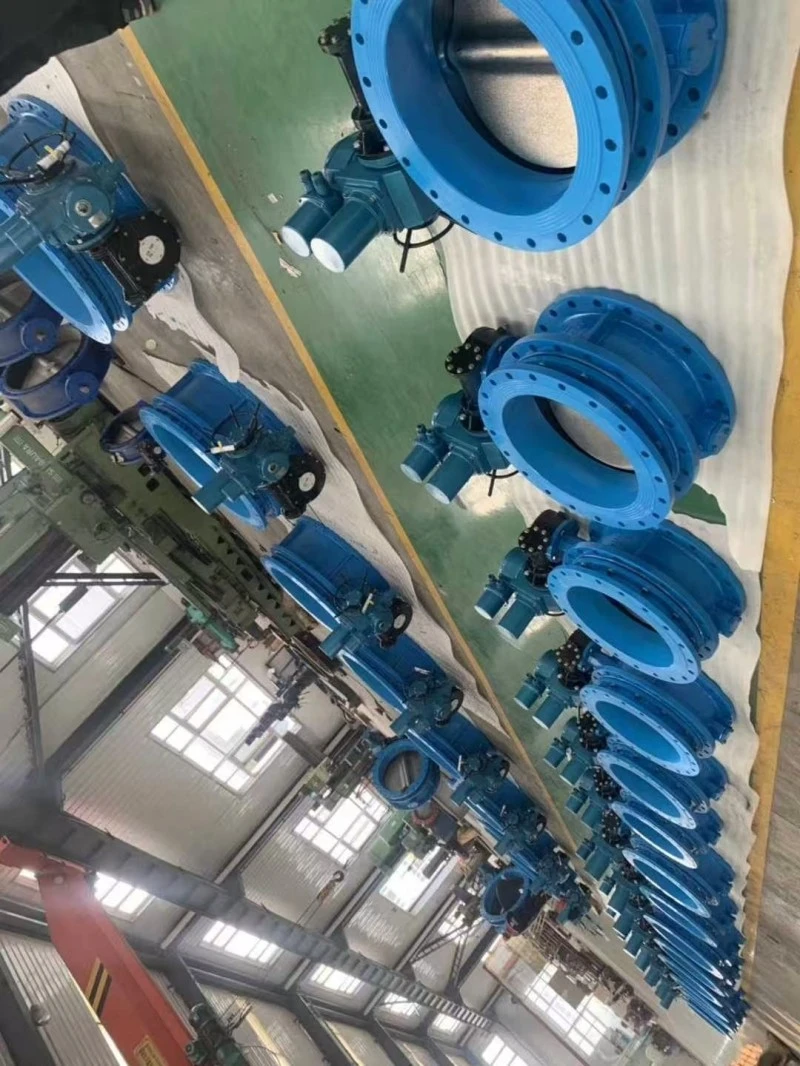

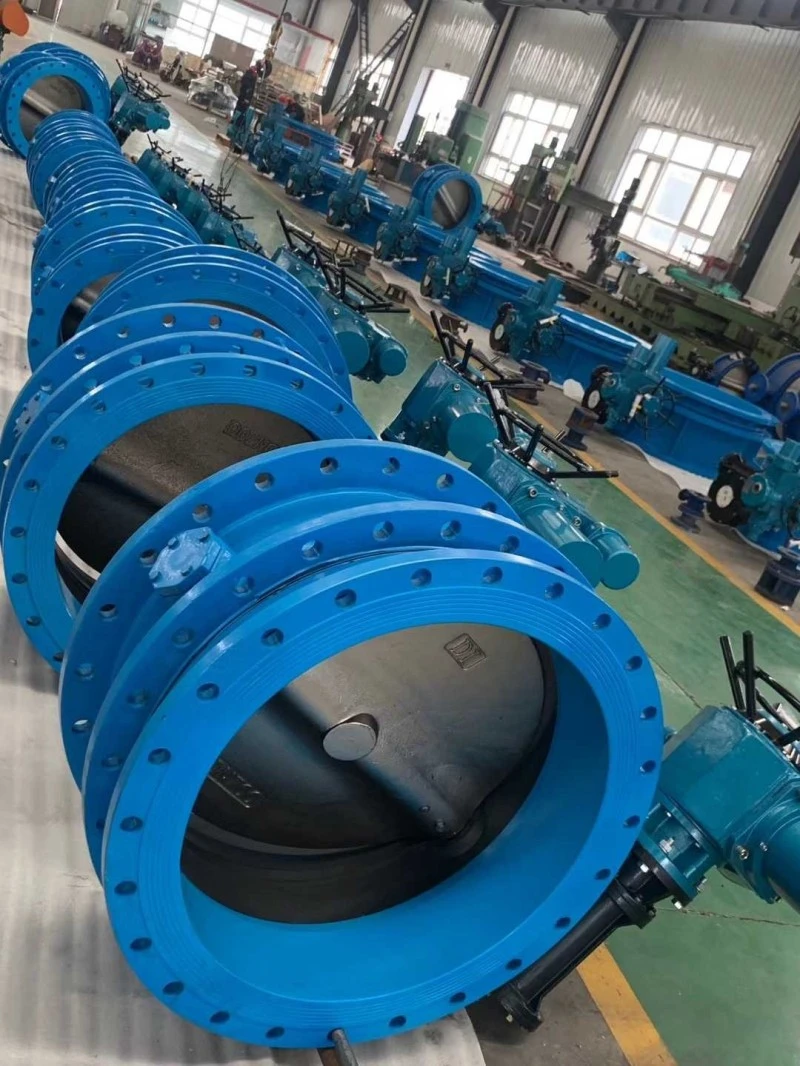

Kompenzációs hézag koncentrikus pillangószelep

A továbbfejlesztett teleszkópos koncentrikus pillangószelep pillangólemeze a csővezeték átmérőjének irányában van felszerelve. A teleszkópos pillangószeleptest hengeres csatornájában a tárcsa alakú pillangólemez a tengely körül forog, 0° és 90° közötti elfordulási szöggel. 90°-kal elforgatva a szelep teljesen nyitva van. Alkalmas ≤ 80 ℃ hőmérsékletre, kőolaj-, vegyipar-, élelmiszer-, gyógyszer-, textil-, papírgyártásban, áramellátásban, vízellátásban és vízelvezetésben, gázvezetékekben az áramlás szabályozására, a közegek elfogására, valamint a csővezeték hőtágulásának és összehúzódásának kompenzálására.

Előnyök:

A teleszkópos koncentrikus pillangószelep (amelynek szerkezete egy bizonyos hossztartományon belül megnyúlhat) nemcsak a szelep szétszerelését könnyíti meg, hanem csökkenti a csővezeték feszültségét és védi a szelepet. Ugyanakkor a pillangószelepek és a tágulási hézagok beépítési módját is összenyomja, így a teret kompaktabbá teszi. Általában az ilyen típusú szelepek nem igényelnek különleges karbantartást, és csak a táguló és összehúzódó részek rendszeres megfigyelését teszik szükségessé szivárgás és leválás szempontjából.

A Teleszkópos koncentrikus pillangószelep beépítési módja nagy előnyökkel jár, hiszen csak a tágulási hézagot kell szétszerelni, amivel sok karbantartási helyet takaríthatunk meg és szelepmentes karbantartás érhető el (a pillangószelepek nehezebbek, a kompenzátorok könnyebbek, a munkaintenzitás kisebb).

Telepítési óvintézkedések:

1. Szigorúan tilos a csővezeték építési helyén szétszerelt tágulási karimájú pillangószelepeket leszerelni; Szigorúan tilos a teleszkópos pillangószelepet a helyszínen ismételten meghosszabbítani vagy rövidíteni.

2. A tágulási szelep mindkét végén lévő csöveknek koncentrikusnak kell lenniük, és a csövek két karimás felületének párhuzamosnak kell lennie;

3. A karima rögzítőcsavarjait szimmetrikusan kell meghúzni, és ne húzza meg erővel az egyik oldalon a karima rögzítőcsavarjait;

4. A tágulási cső a szelep mögé van felszerelve;

5. A tágulási szelep tágulási részét nem szabad a csővezeték sarkára vagy végére felszerelni.

6. A tágulási karimás pillangószelepet a beszerelés előtt laposan kell elhelyezni, és nem szabad tetszőlegesen megütközni;

7. A teleszkópos koncentrikus pillangószelep szerkezeti hossza a gyári minimális hossz, és a telepítés során a beépítési hosszra (azaz a tervezési hosszra) húzzák;

Ha a csővezetékek közötti hossza meghaladja a tágulási pillangószelep beépítési hosszát, kérjük, állítsa be a csővezeték távolságát, és ne húzza meg erővel a tágulási szelepet, nehogy megsérüljön;

9. A Teleszkópos koncentrikus pillangószelep pillangószelepe tetszőleges pozícióban felszerelhető. Hőmérséklet-kompenzáció esetén a csővezeték felszerelésének befejezése után a csővezeték tengelye mentén mindkét végére konzolokat kell felszerelni, hogy megakadályozzák a tágulási szelep tágulási csőjének kihúzását. A konzol támasztóerejét a következő képlet alapján számítják ki, és működés közben szigorúan tilos a tartót eltávolítani;

Hogyan válasszunk:

A teleszkópos koncentrikus pillangószelep szerkezeti formája két típusra oszlik: koncentrikus teleszkópos pillangószelep és excentrikus teleszkópos pillangószelep. A különböző működési mechanizmusok szerint csigakerékhajtású teleszkópos pillangószelepekre, pneumatikus teleszkópos pillangószelepekre és elektromos teleszkópos pillangószelepekre osztható.

A különböző tömítőanyagok szerint puha tömítésű teleszkópos pillangószelepekre és fém keményzárású teleszkópos pillangószelepekre oszlik.

A teleszkópos koncentrált pillangószelepeket jellemzően T>80 ℃ hőmérsékletű tisztavíz-csővezetékekhez használják, és a csővezetékek nem korrozívak. A kemény tömítésű teleszkópos pillangószelepeket általában T>425 ℃ hőmérsékletű gőz hőátadó csővezetékekben használják. Ezért a teleszkópos pillangószelep kiválasztásakor a helyes választás érdekében tisztázni kell a közeget, a hőmérsékletet, a nyomást stb.
