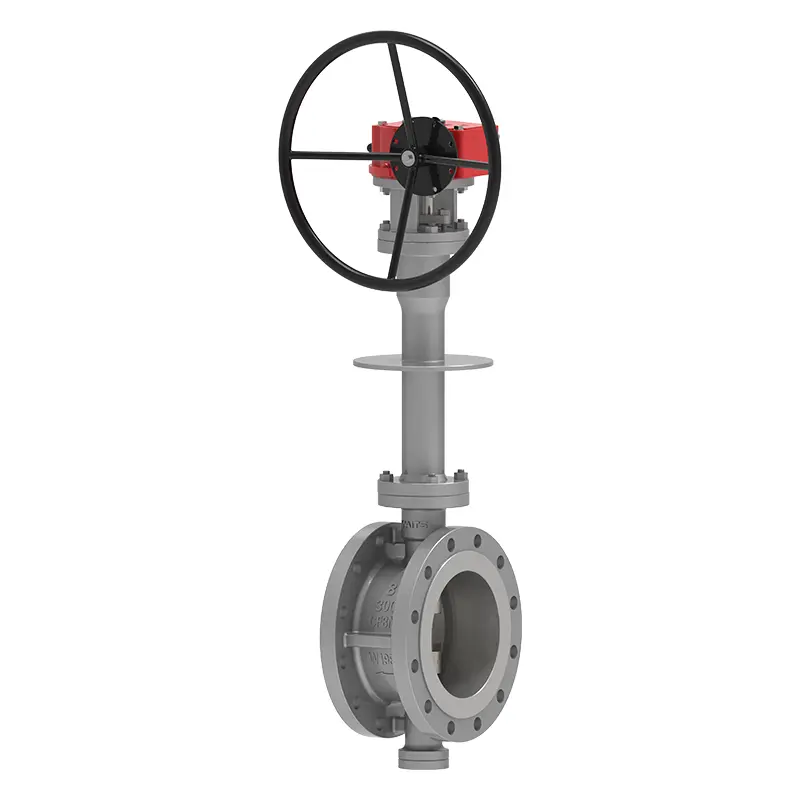

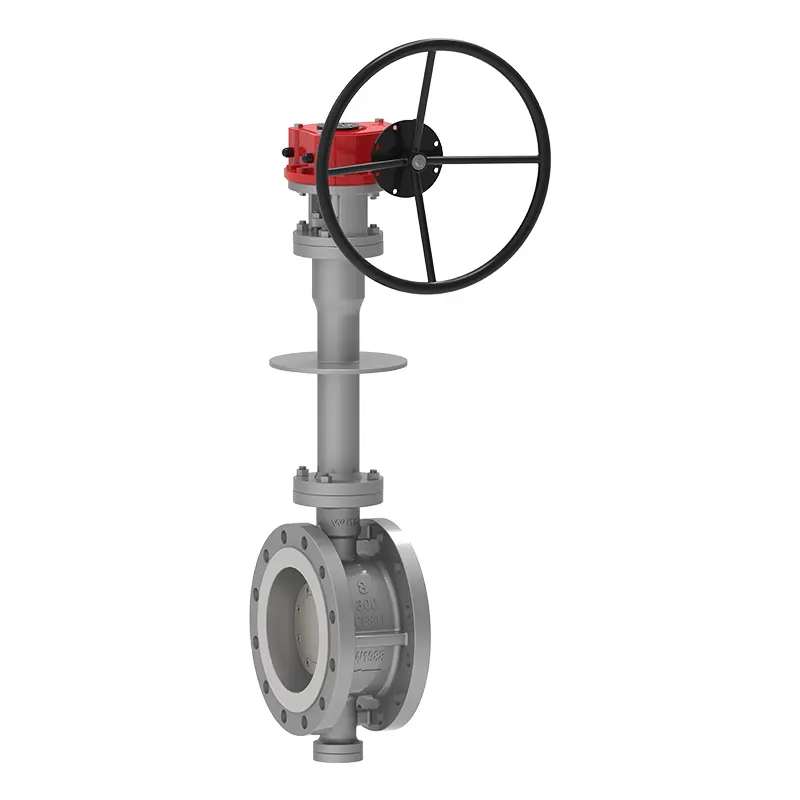

Kriogén oldalsó belépési pillangószelep

A Waits által termelt kriogén oldalsó belépő pillangószelep kiváló minőségű alapanyagokból készül, és a folyamat során minőségi szabályozást mutatott. Kiváló teljesítményű és magas költségteljesítményű. Ez a szelep képes kezelni a rendkívül alacsony hőmérsékletet, és alkalmas bonyolultabb munkakörülményekhez. 30 éves tapasztalattal rendelkezik a szelepgyártásban, és úttörő és innovatív. Reméljük, hogy hosszú távú együttműködés lesz több ügyféllel.

Kérdés küldése

termékleírás

A kriogén oldalsó belépési pillangószelep egy hosszú élettartamú, energiatakarékos pillangószelep, amelyet a Waits újonnan fejlesztettek ki. Szeleptestből, pillangó lemezből, tömítőgyűrűből, átviteli mechanizmusból és más fő alkatrészekből áll. Szerkezete kétdimenziós vagy háromdimenziós excentrikus alapelvet alkalmaz, és új technológiát alkalmaz, amely kompatibilis az elasztikus tömítéssel vagy kemény és lágy többszintű tömítéssel, ami csökkenti a nyomatékot, amikor a pillangószelep működik, több erőfeszítést és energiát takarít meg. Az ilyen tervezési és folyamatválasztás biztosíthatja a pillangószelep általános korrózióállóságát, magas hőmérséklet -ellenállását és kopásállóságát is.

Végrehajtási szabványok

Tervezési szabvány	API 609, BS 6364
Karima szabvány	ASME B16.25 (BW)
Tűzbiztonság	Tűz 6fa
Végső csatlakozás	Dupla karima, BW, ostya, ferde stb.
Ellenőrzés és teszt	API 598 és BS 6364
Alacsony hőmérsékleti teszt elfogadása	GB/T 24925, BS6364, ISO 28921-1, MSS-SP-134, MESC SPE77/200
Szemtől szemben	API 609, ASME B16.10 és 558
Nyomás és hőmérsékleti szint	ASME B16.34
Alacsony szivárgási szabvány	ISO 15848-1, API 622
Korróziógátló kialakítás	NACE MR 0103, NACE MR 0175

Alkalmazás

Méret	3 "-52", DN80-DN1300
Nyomásértékelés	150-900 osztály, PN16-PN160
Üzemi hőmérséklet	-196 ° C ~ 150 ° C
Alkalmazási tartomány
Operátor	Gear, elektromos, pneumatikus, csupasz szár, stb.
Testi anyag	A351 CF3, CF8, CF3M, CF8M, stb.
Szeleplemez	A351 CF3, CF8, CF3M, CF8M, stb.
Szelepülés	Rozsdamentes acél + STL; Rozsdamentes acél + grafit
Szelep szár	XM-19, GR660 TY2/HT

Teljesítményjellemzők

1. A kriogén oldalsó belépési pillangószelep kettős ferde és kicsi excentricitási kialakítást alkalmaz: a nyomaték eléri a vezető háztartási szintet (a társaik 40% ~ 60% -a), és a megfelelő elektromos és pneumatikus árak nagyon előnyösek;
2.
3. A szeleplemez és a szelep szárának felső és alsó kettős gombja biztosítja, hogy az ne ragadjon el alacsony hőmérsékleten, és ugyanakkor megfeleljen az API 609-es repülésellenes kialakításnak;
4.
5. széles körű alkalmazással rendelkezik, és felhasználható ultra-alacsony hőmérsékleti eszközökhöz, például LNG, propilén és etilénhez;
6. Jó tömítő teljesítmény: A szivárgás normál hőmérsékleten API598, és a szivárgás alacsony hőmérsékleten a BS6364 1/3. Megfeleljen a BS6364 pozitív és fordított tömítési követelményeinek alacsony hőmérsékleten;
7.
8. Három excentricitás: A tengely középvonala eltér a tömítőfelület középső vonalától, a tengely középvonala kissé eltér a csővezeték középső vonalától, és a szeleptest tömítő felületének középső vonala (ferde kúp) egy szöghelyzetet képez a csővezeték középvonalával;
