Kriogén oldalsó belépési golyószelep

Ha nagy teljesítményű kriogén oldalsó belépési golyó szelepeket keres, a várakozás megfelelhet az Ön igényeinek. Egy nagy szelepintegrációs beszállító vagyunk, amelyet 1994 -ben alapítottak az Egyesült Államokban, 2008 -ban beléptek Kínába, és termelési bázisokkal rendelkeznek Tianjinban és Wenzhou -ban. Gazdag ipari tapasztalattal rendelkezünk, és lépést tartunk az időkkel, aktívan bemutatva az iparág legfontosabb technológiáját és gyártóberendezéseit a termékminőség biztosítása érdekében.

Kérdés küldése

termékleírás

A kriogén oldalsó belépési golyószelep alkalmas munkakörülményekhez -196 ℃ hőmérsékleten, és széles körben használják cseppfolyósított földgázban, cseppfolyósított kőolajgázban, levegő elválasztásban és más kriogén iparban. A gyártás során a nemzetközi fejlett technológiát alkalmazzuk, és alkalmazzuk az ajaktömítés tömítőgyűrűt, hogy a szelep kiváló tömítési teljesítményt nyújtson az alkalmazásban. Ugyanakkor ez a szelepsorozat megvalósíthatja az online karbantartást.

Végrehajtási szabványok

Tervezési szabvány	API 6D, BS 6364
Végső csatlakozás	RF, RTJ, BW
Ellenőrzés és teszt	API 598 és BS 6364
Szemtől szemben	ASME B16.10
Nyomás és hőmérsékleti szint	ASME B16.34
Tűzbiztonság	Tűz 6FA, Fire 607
Alacsony szivárgásszabályok	ISO 15848-1, API 622
Korróziógátló kialakítás	NACE MR 0103, NACE MR 0175

Alkalmazás

Méret	1/2 "-28", DN15-DN700
Nyomásértékelés	Osztály 150-2500, pn10-pn420
Üzemi hőmérséklet	-196 ° C ~ 150 ° C
Alkalmazási tartomány
Operátor	Kar, fogaskerék, elektromos, pneumatikus
Testi anyag	A351 CF3, CF8, CF3M, CF8M, A182 F304, F304L, F316, F316L stb.
Labda	A182 F304/F304L/F316/F316L+NI60
Szelep ülés tartógyűrű	A182 F304/F304L/F316/F316L/STL overlay
Szelep ülés betét	PCTFE
Szelep szár	XM-19, GR660 TY2/HT

Teljesítményjellemzők

Kulcsfontosságú tervek és technológiák a kriogén oldalsó belépési golyószelepben:
● Az ajak-pecsételés + csomagolás a szelep szárának kettős tömítése csökkentheti a csomagolás mennyiségét.
● A véges elem által támogatott kialakítás a meghosszabbított szelep burkolatának optimális falvastagságának elérésére szolgál a legjobb hűtési hatás biztosítása érdekében.
● A meghosszabbított szelepfedél ív holdhoronyának kialakítása növeli a hűtési területet és javítja a hűtési hatást.
● A csepegtető lemez kialakítása növeli a hűtési területet és megakadályozza a csomagolás fagyasztását; Hatékonyan megakadályozza, hogy a kondenzált víz csepegjen a szeleptestre.
● Az ajak-pecsételt + tömítés dupla tömítés a test burkolatának csatlakozásán van beállítva, hogy megakadályozzák a szivárgást.
● A szelep ülés a DIB-2 szerkezetet alkalmazza, amely biztosítja, hogy a középső üregben lévő nyomás stabilan felszabaduljon a megadott oldalra, amikor a nyomás meghaladja a határot.
● A szelep ülés tömítése egy ajak-tenger szerkezete, amelynek mind a rugó rugalmas kompenzációja, mind a PTFE alacsony hőmérsékletű rugalmas tömítési teljesítménye, biztosítva a kiváló tömítést alacsony hőmérsékleten.
● A szelep ülés tömítésének felületét CTFE importálja, amelynek ultra alacsony hőmérsékleten még mindig jó rugalmassággal rendelkezik annak biztosítása érdekében, hogy a tömítés nem sikerül.
● A meghosszabbított motorháztető és a hosszú fogantyú szerkezetének kialakítása biztosítja a gömbfogantyú, a szelepszár és a motorháztető jobb koaxialitását, valamint az érzékenyebb váltást.
● Az alacsony hőmérsékletekkel érintkező összes rögzítőelem teljesen menetes.
● A golyó felületét megkönnyíti annak biztosítása érdekében, hogy alacsony hőmérsékleten ne karcolódjon.

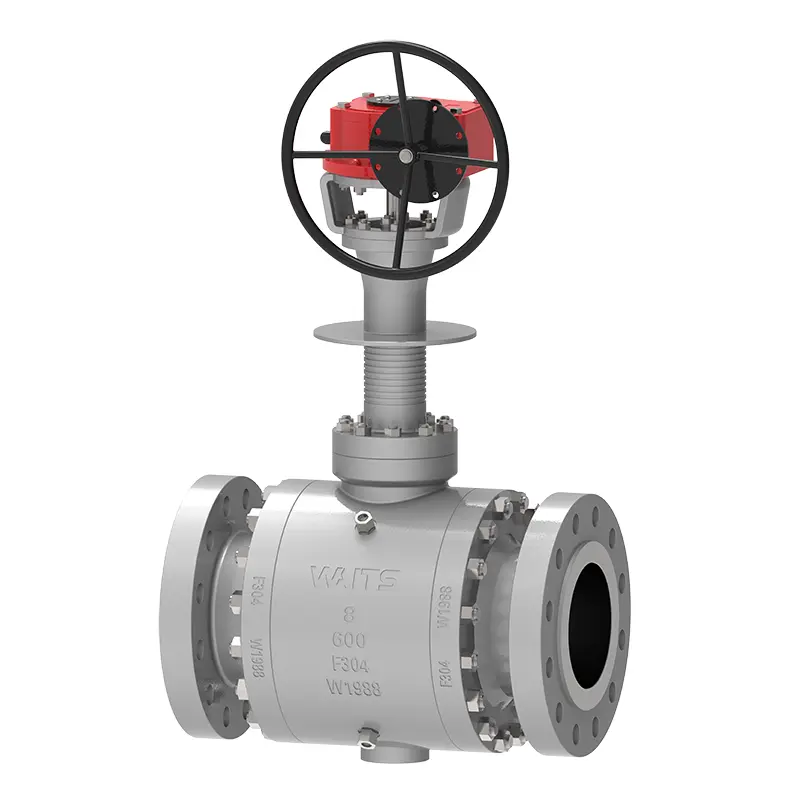

Cryogenic Side Entry Ball Valve
