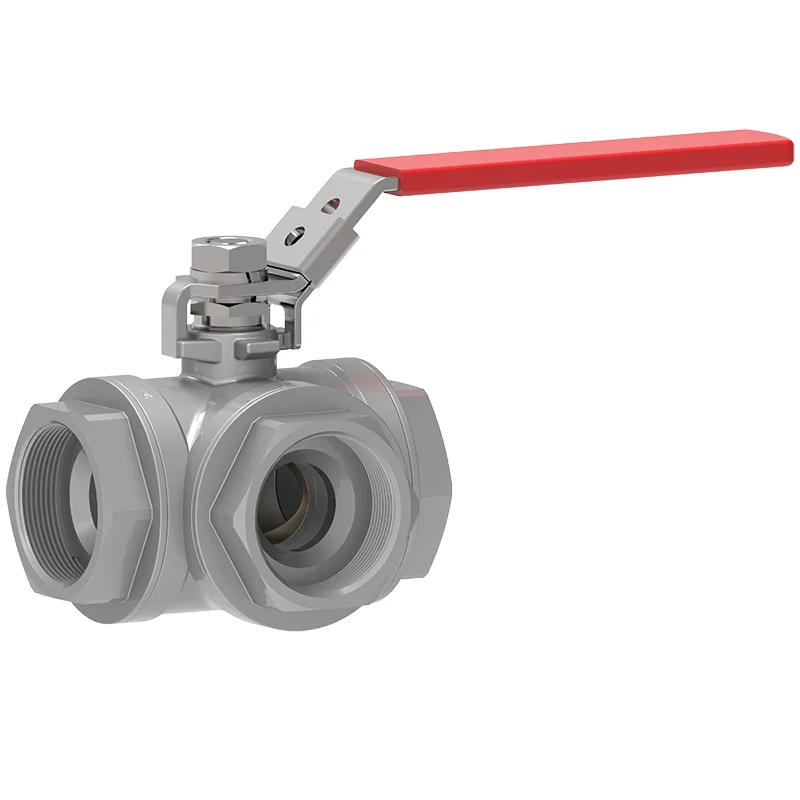

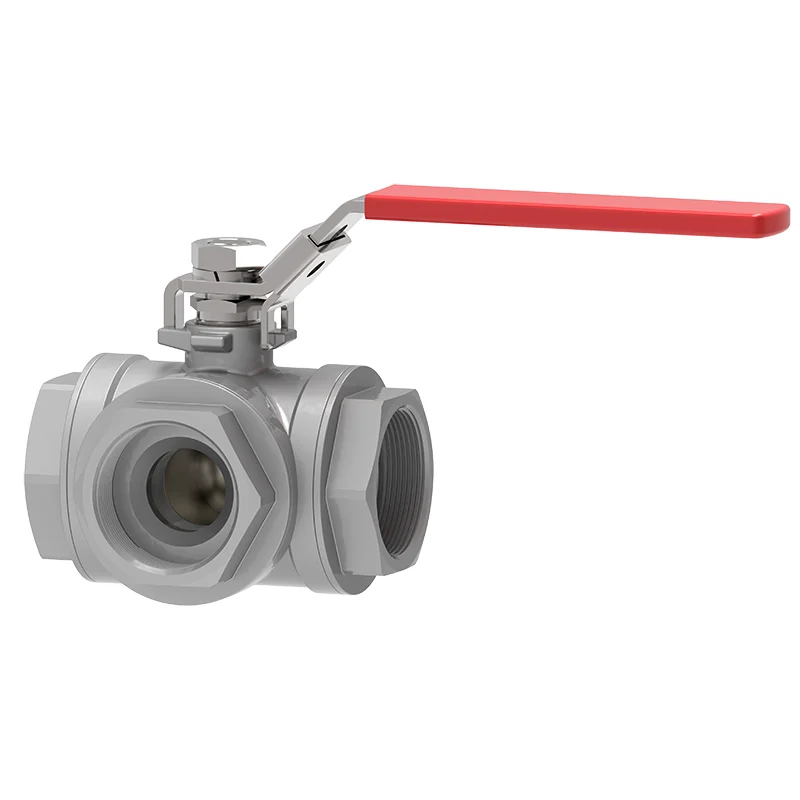

Háromirányú NPT golyószelep

Várakozások szelep 3-utas NPT golyószelep az előrehaladott puha és kemény tömítés szerkezetét alkalmazza az ultra alacsony szivárgás elérése érdekében. A PTFE puha tömítés szűk tömítést biztosíthat alacsony nyomás körülmények között, míg a fém kemény tömítés tartós anyagokból és precíziós őrlésből készül. Ha magas hőmérsékleten, magas nyomáson vagy korrozív környezetben van, a mérnökök nulla szivárgást érhetnek el, ha termékeinket használják.

Kérdés küldése

termékleírás

A Waits szelep által tervezett és előállított kiváló minőségű, háromutas NPT golyószelep elsősorban szeleptestből, golyóból, szárból és tömítőeszközből áll. A golyó, mint a központi alkatrész, szorosan együttműködik a szelep üléssel a tömítés elérése érdekében. Minden port elfogadja az NPT belső szálát az egyszerű telepítéshez. A szelepszár áthalad a szeleptesten, és összekapcsolódik a golyóval. Forgassa el a szelep szárát, és a gömb forog a szeleptestben, ezáltal megvalósítva a folyadékcsatorna kapcsolását és vezérlését.

A háromutas NPT golyószelep a rozsdamentes acél sorozatunk, háromirányú "L-típusú" kézi gömbszelepek. A szelep egy szeleptestből és végkapocsokból áll három porthoz. Ha több áramlási módra van szükség, a háromirányú szelep felhasználható az áramlás szabályozására. Ezek a szelepek ugyanazt a hatást érhetik el, ha három és több szelepet telepítenének.

Ha a médiát az egyik forrásról két különböző helyre kell irányítania, vagy több forrásról egy helyre, akkor a háromirányú gömbszelep az ideális választás. Egyszerűen fordítsa meg a fogantyút, hogy bekapcsolja azt a tartályt, ahonnan a táptalajot szállítják vagy kinyerik.

Végrehajtási standards-3-irányú NPT golyószelep
Tervezési szabványok	API6D/API608/BS5351
Szálstandard	ASME ANSI B1.2
Kapcsolat	Tipizma
Teszt elfogadása	Fire 598 EN12266
Szerkezet hossza	API6D/ASME B16.10/EN558
Nyomás- és hőmérsékleti besorolások	ASME B16.34
Tűzvizsgálat	API6FA API607
Alacsony szivárgási szabvány	API 622
Korróziógátló kialakítás	NACE MR 0175

Alkalmazás-3-WAW-NPT golyószelep
Méret	NPS 1/2 ″ ~ NPS 6 ″ DN15 ~ DN150
Nyomástartomány	Cl150 ~ cl2500 pn10 ~ pn260
Hőmérsékleti tartomány	-20 ℃ ~ 400 ℃
Alkalmazás	A folyékony orvoslás keverése, a vízáramlás eloszlásának szabályozása, a kohászat, a papírgyártás, a hajógyártás, a hajók üzemanyagja stb.
Meghajtó mód	Hidraulikus, pneumatikus, elektromos, kézi és féregfelszerelés.
Szeleptest/szelepfedél	KOCKÁZATOK: A105, A182 F304, F304L, F316, F316L, F51, F53, B148, A350 LF2, LF3, LF5, Castings: DI A216 WCB, CF3, CF8, CF3M, CF8M, 4A, 5A, C95800, LCB, LCC, LC2
Labda	KOCKÁZATOK: A105, A182 F304, F304L, F316, F316L, F51, F53, B148, A350 LF2, LF3, LF5, Monel,
Lezárási felület	A szelep ülés tömítései általában rugalmas anyagokból készülnek, mint például a politetrafluor -etilén
Szelep szár	A182-F6A-F304-F316-F51 17-4ph/XM-19 ...
Szelep szár anyája	Rézötvözet
Rúd	Azbeszt grafit, rugalmas grafit, polietrafluor-etilén, vas alapú ötvözet

Termékjellemzők

1. 3-utas NPT golyószelep elfogadja az L vagy T típusú áramláscsatorna-tervezést, amely támogatja a média elterelését, a konfluenciát és az irányváltást.

2. Kiváló minőségű tömítőanyagok biztosítják a jó tömítési teljesítményt a magas nyomás és a magas hőmérséklet mellett.

A Waits Valve különféle anyagokat (például rozsdamentes acél, sárgaréz) biztosít a különféle korrozív közegekhez való alkalmazkodáshoz.

4. A mérnöknek csak 90 fokot kell forgatnia, hogy megnyissa/bezárja, ami gyors és kényelmes.
