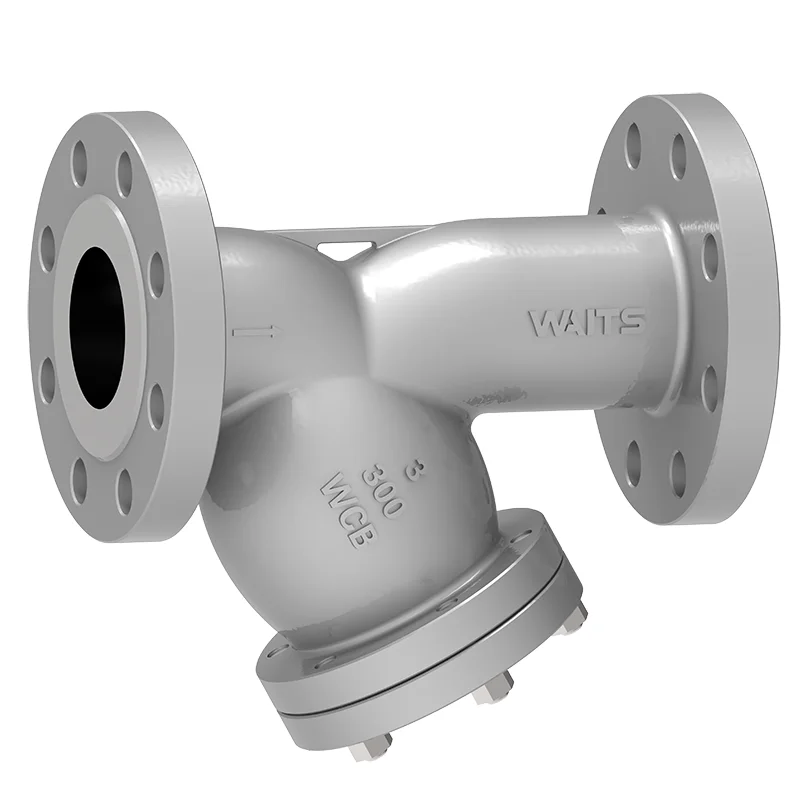

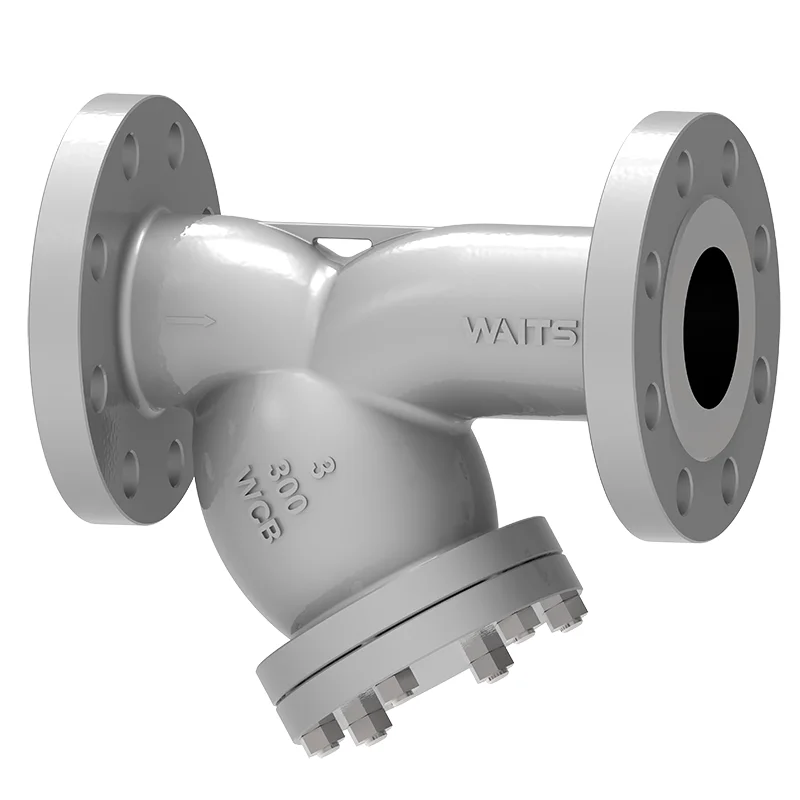

Y-szűkítő

A Waits szelep Y-szűkítője minimalizálja a nyomásveszteséget Y alakú kialakításával és precíziós advert testével. Az egyszerű, alacsony nyomású öntöttvas menetes szűrőktől kezdve a nagy, nagynyomású speciális ötvözet -szűrőktől, amelyek egyedi sapkás kialakításúak, a megfelelő termékünk van az alkalmazásához. A szűrők különféle anyagokban és ANSI besorolásokban kaphatók.

Kérdés küldése

termékleírás

Várakozások A szelep várja az y-szűkítőket csökkenti a nyomásveszteséget és a szennyeződéseket rögzítse, perforált vagy huzalháló-képernyőkkel a szilárd részecskék mechanikus eltávolításához az áramló gőz, gáz- vagy folyékony csővezeték rendszerekből, és megvédi a berendezéseket. A szűrő precíziós öntött rozsdamentes acélból vagy csillogó vasból készül. Kiválasztható képernyője és egyszerű csatlakozása megkönnyíti a karbantartást és a telepítést, és alkalmas petrolkémiai, teljesítmény- és HVAC rendszerekhez.

A szűrők szelepek és műszerek előtti telepítése drága karbantartási és javítási költségeket takaríthat meg. Használja a Waits szelepszűrőket puha ülés -ellenőrző szelepekkel (vagy más gyártók gömbszelepeivel), hogy hatékonyan kiküszöbölje a káros szennyező anyagokat. A Waits Valvey-szűkítők különféle anyagokban és a végső csatlakozások teljes skálájában kaphatók, hogy különféle alkalmazások befogadására szolgáljanak. Az "Y" alak kialakítása minimalizálja a folyadék elzáródását, és akadálytalanul tartja az áramlást. A sapkás tömítés (grafit opcionális, magas hőmérsékleti környezetekhez alkalmas) hatékonyan megakadályozza a szivárgást. Ezenkívül a szűrőt lefolyó portdal van felszerelve az önmegtisztításhoz és az egyszerű karbantartáshoz.

Végrehajtási szabványok-y-szűkítő
Tervezési szabványok	API 6D, EN1074
Karima szabvány	ASME B16.5/ASME B16.47- A/B/EN1092-1/2
Kapcsolat	NPT, RF, FF, RTJ, BW, SW
Teszt elfogadása	Fire 598 EN12266
Szerkezet hossza	API6D/ASME B16.10/EN558
Nyomás- és hőmérsékleti besorolások	ASME B16.34
Tűzvizsgálat	6FA tűzfúvás607
Alacsony szivárgási szabvány	ISO 15848-1, API 622
Korróziógátló kialakítás	NACE MR 0175
Alkalmazás-y-szűkítő
Méret	NPS 1/4 ″ ~ NPS 24 ″ DN6 ~ DN600
Nyomástartomány	Cl150 ~ cl2500 pn16 ~ pn160
Hőmérsékleti tartomány	-20 ℃ ~ 450 ℃
Alkalmazás	Víz, olaj, gáz, gőz, gyengén korrozív vagy erősen korrozív folyadékok (megfelelő anyagokra, például rozsdamentes acélra, fluorbélésre stb.
Szeleptest	Öntöttvas, csillogó vas, szénacél, rozsdamentes acél (F304/F316), fluorbélés
Szűrő	F304, F304L, F316, F316L, horganyzott vashuzal, rézhuzal

Teljesítményjellemzők

A Waits Y-szűkítő kompakt szerkezeti kialakítást kínál, ésszerű Y alakú konfigurációval, amely minimalizálja a nyomásveszteséget és a telepítési hely követelményeit. Nagy hatékonyságú szűrést biztosít a testreszabható hálóképernyőkön (20-300 háló) a részecskék, a rozsda és a törmelék csapdájához, biztosítva a berendezések védelmét a csővezetékekben. Végül, az egyszerű telepítést és karbantartást az NPT -csatlakozások engedélyezik, és egy eltávolítható alsó borító a gyors képernyő tisztításához a rendszer szétszerelése nélkül.
