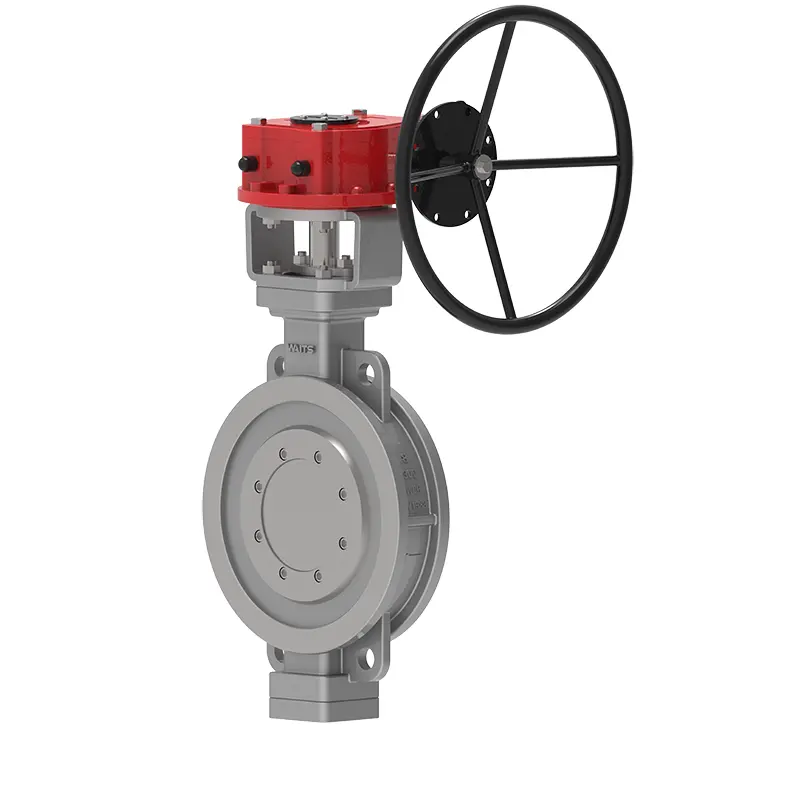

Hármas excentrikus fém ülő ostya pillangószelep

Professzionális szelepszállítóként a Waits saját gyártási bázissal rendelkezik, és hármas excentrikus fém ülő ostoba pillangószelepet biztosíthat Önnek. Szerkezete elfogadja a háromdimenziós excentrikus elv kialakítását, és a szelep ülés egy többrétegű struktúrát, amely kompatibilis kemény és lágy tömítésekkel vagy teljes fém tömítésszerkezetgel, amely jó toleranciával rendelkezik a magasabb hőmérsékletekkel és nyomásokkal szemben.

Kérdés küldése

termékleírás

A hármas excentrikus fém ülő ostya pillangószelep egy hosszú élettartamú, energiatakarékos pillangószelep, amelyet a Waits újonnan fejlesztettek ki. Szeleptestből, pillangó lemezből, tömítőgyűrűből, átviteli mechanizmusból és más fő alkatrészekből áll. Szerkezete kétdimenziós vagy háromdimenziós excentrikus alapelvet, elasztikus tömítést vagy kemény és lágy többszintű tömítés kompatibilis feldolgozási technológiát alkalmaz, amely csökkenti a pillangószelep nyomatékát a működés közben, elérve a munkaerő-megtakarítás és az energiamegtakarítás hatását. Ugyanakkor biztosítja a pillangószelep általános megbízhatóságát a korrózióállóság, a magas hőmérséklet -ellenállás és a kopásállóság szempontjából.

Végrehajtási szabványok

Tervezési szabvány	API 609, EN 593, GOST
Karima szabványok	ASME B 16.5, ASME B16.47, IN
Végső csatlakozás	RF, BW, RTJ, stb.
Ellenőrzés és teszt	API 598, EN 12266-1, GOST
Szemtől szemben	API 609, EN 558, ASME B16.10, GOST
Nyomás és hőmérsékleti szint	ASME B16.34
Alacsony szivárgásszabályok	ISO 15848-1, API 622
Korróziógátló kialakítás	NACE MR 0103 ， NACE MR 0175

Alkalmazás

Méret	3 "-120", DN80-DN3000
Nyomásértékelés	Osztály 150-1500, PN16-PN250
Üzemi hőmérséklet	Puha ülés: -29 ~ 200 ℃, fémülés: -29 ~ 600 ℃
Alkalmazási tartomány	Csapvíz, szennyvíz, építés, kőolaj, vegyipar, élelmiszer, gyógyszer, textil, villamosenergia, hajóépítés, kohászat, energiarendszer stb.
Operátor	Kar, fogaskerék, elektromos, pneumatikus stb.
Testi anyag	Szén acél, rozsdamentes acél, duplex rozsdamentes acél, ötvözött acél, monel, al bronz stb.
Szeleplemez	A216 WCB, A217 WC6, WC9, A351 CF3, CF8, CF3M, CF8M, A995 4A, 5A, A352 LCB, LCC, LC2, C95800, Monel ...
Szelepülés	13CR/SS304/SS316/+grafitok+PTFE+STL
Szelep szár	F6A, F304, F316, 17-4PH, F51, F53, Monel K500 ...
Szelep szár anyája	Rézötvözet
Csomagolás	Rugalmas grafit, grafit azbesztcsomagolás, polietrafluor -etilén ...

Teljesítményjellemzők

1. hármas excentrikus fém ülő ostya A pillangószelep egyedi szerkezetű, kis méretű és könnyű, rugalmas működés, munkaerő-megtakarítás és kényelmes;
2. Megbízható tömítés, megfelelhet a különféle előírásoknak;
3. Jó áramlási jellemzők és állítható funkció;
4. Az excentrikus alapelv elfogadása mellett a tömítési felület közel van a nulla kopáshoz, amely meghosszabbítja a szelep élettartamát;
5. széles körű alkalmazás, felhasználható víz, gőz, olaj, levegő, gáz, valamint egyéb közegekhez;
6. alkalmas különböző hőmérsékletek, fokozatú, korrózió és egyéb munkakörülményekhez tartozó csővezetékekhez;
7. Hármas excentrikus fém ülő ostya pillangó A szeleptest és a szelep ülés csatlakoztatott alkatrészek, és a szelep ülés tömítésének felületréteget hőálló és korrózióálló ötvözet anyagokkal hegesztik;
8. Három excentricitás: A tengely középvonala eltér a tömítőfelület középső vonalától, a tengely középvonala kissé eltér a csővezeték középső vonalától, és a szeleptest tömítő felületének középső vonala (ferde kúp) a csővezeték középvonalának szögét képezi;
9.
10. A többrétegű tömítőgyűrű puha és kemény laminált fémlemezeket fogad el, amelyeknek a kemény és puha tömítés kettős előnyei vannak, és nulla szivárgás-tömítést mutatnak, függetlenül az alacsony és magas hőmérsékleti körülményektől.
