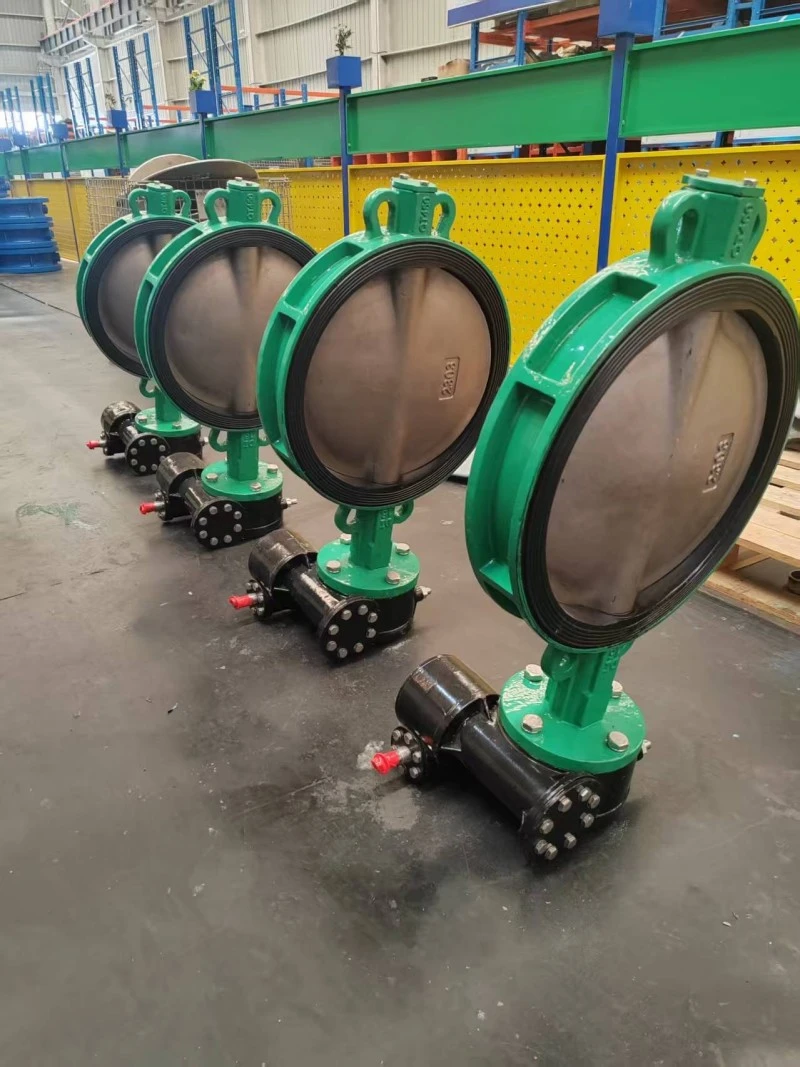

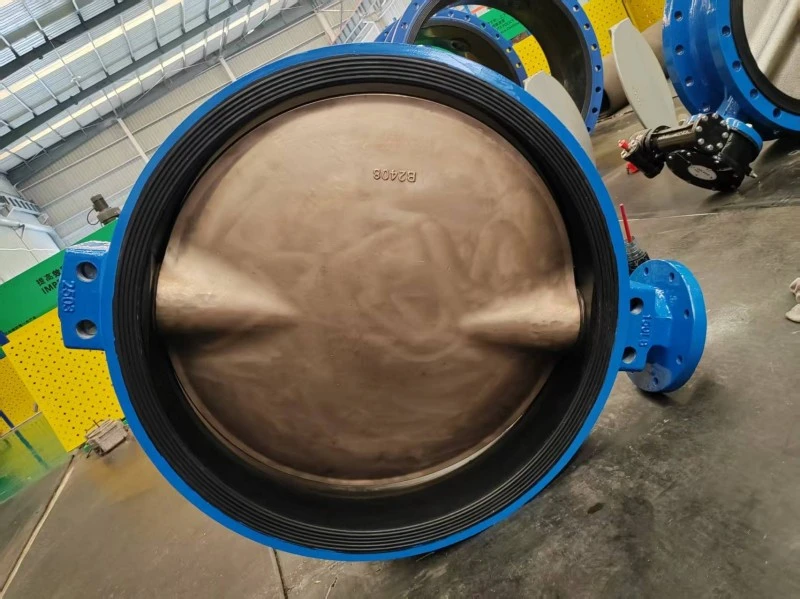

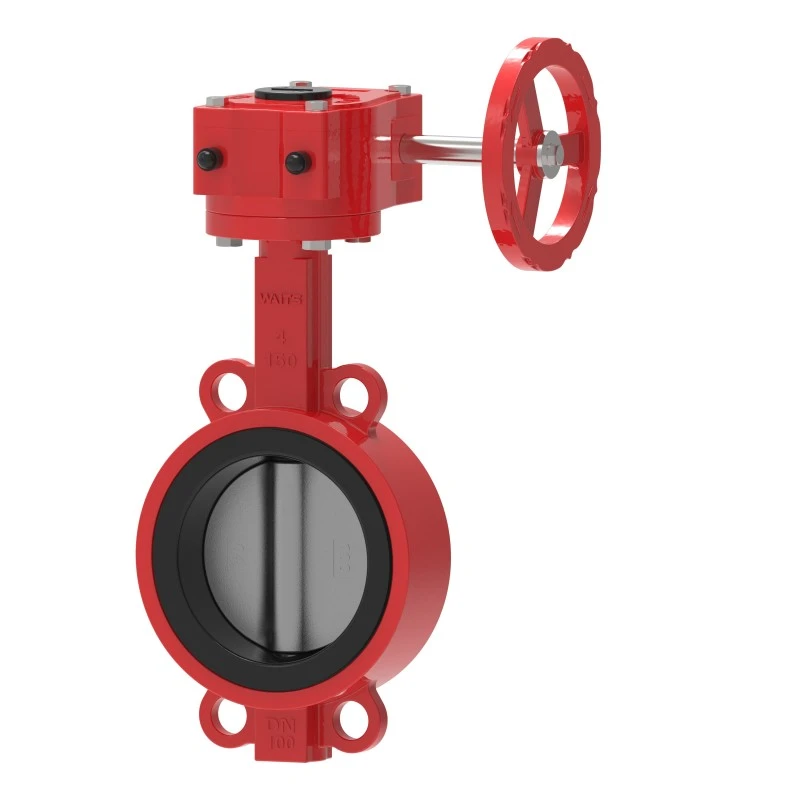

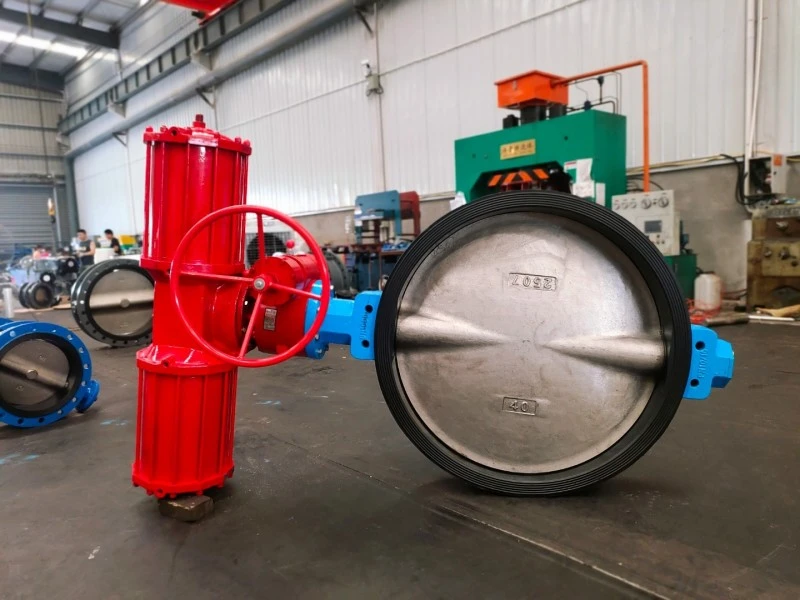

Fire Gear ostya pillangószelep

A Waits Valve Fire Gear Wafer Butterfly Valve tűzvédelmi sorozatom alapterméke, és megkapta az ISO 9001 tanúsítványt a DNV-től, a Bureau Veritas-tól, az ABS-től és a Lloyds-tól. Ez a pillangószelep-sorozat kiváló minőségű B148 C9500 szeleptestet és lemezt, valamint Monel K500 szelepszárat alkalmaz. Ha bármilyen más igénye van, forduljon hozzánk bizalommal!

A pillangólemez a csővezeték közepén található, és a pillangólemezen áthaladó rúd a szelepen kívül csatlakozik a működtetőhöz. A forgó működtetők a pillangólemezt párhuzamosakká vagy merőlegessé tehetik a folyadék áramlási irányával. A gömbcsapokkal ellentétben a pillangószelepek mindig a folyadékáramlási tartományon belül helyezkednek el, így a szelep helyzetétől függetlenül nyomásesés lép fel a folyadékban.

Funkció:

A Fire Gear Wafer Butterfly Valve megfelel az EN 593 és az MSS SP-67 szabványok követelményeinek, vagy meghaladja azokat.

A kénező szelep tárcsás kialakítása légmentes zárást biztosít.

A Fire Gear Wafer Butterfly Valve beltéri és kültéri használatra is alkalmas.

Zászló alakú helyzetjelző.

Beépített felügyeleti kapcsoló.

A horonyvég méretének meg kell felelnie az AWWA C606 szabványnak vagy más IPS csővezeték szabványnak.

A szemtől szembeni méretek megfelelnek az MSS SP-67 szabványnak.

UL/ULC 1091 tanúsítás, FM 1112 tanúsítás, VdS 2100-08en és 3C tanúsítás, valamint CNBOP tanúsítás.

Névleges üzemi nyomás:

UL/ULC tanúsítás: 300 psi

FM tanúsítvány: 300 psi

VdS és 3C tanúsítás: 16 bar

Termékleírás

Szeleptest: gömbölyű öntöttvas GGG40/50 vagy öntöttvas GG25

2-szelepszár: SS420/SS431/SS416

3-Pillangó lemez: gömbgrafitos vas, öntöttvas. SS304 (CF8) rozsdamentes acél

4-szelepes ülés: EPDM vagy PTFE

Szelepszár: rozsdamentes acél

6-Belső és külső epoxigyanta bevonat 250 mikronnál nagyobb vastagsággal

7- Csatlakozási módok: bilincs típusú, füles típus, karima típusú

8- Üzemi nyomás: PN10/16; Mérettartomány: 2 hüvelyk és 72 hüvelyk között

9- Tervezési szabványok: DIN, EN558-1, API609; Felső karima: ISO 5211;

10-Működési mód: Kézikerék vagy csigakerék
