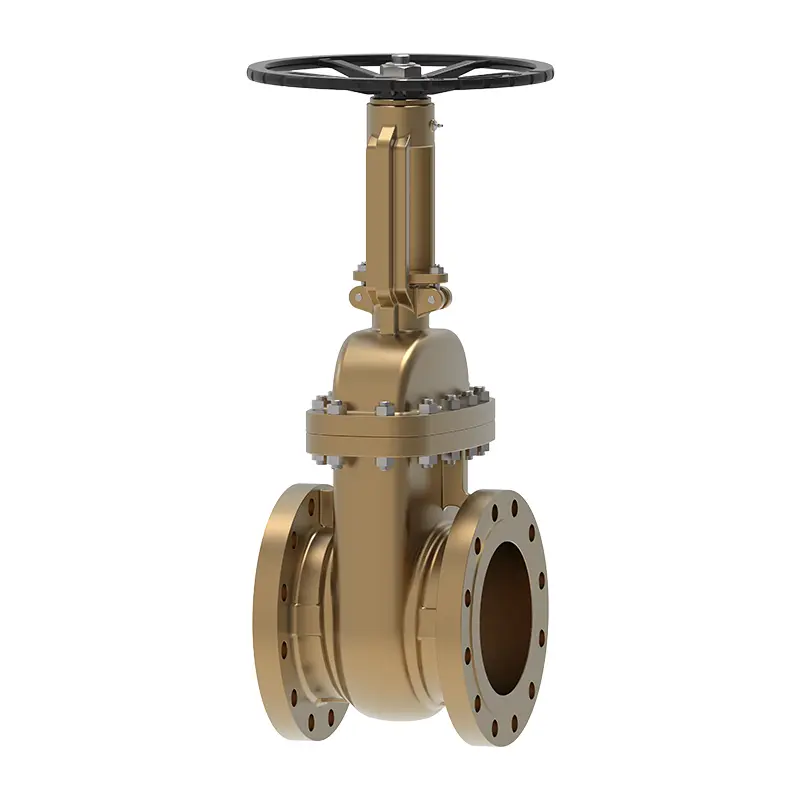

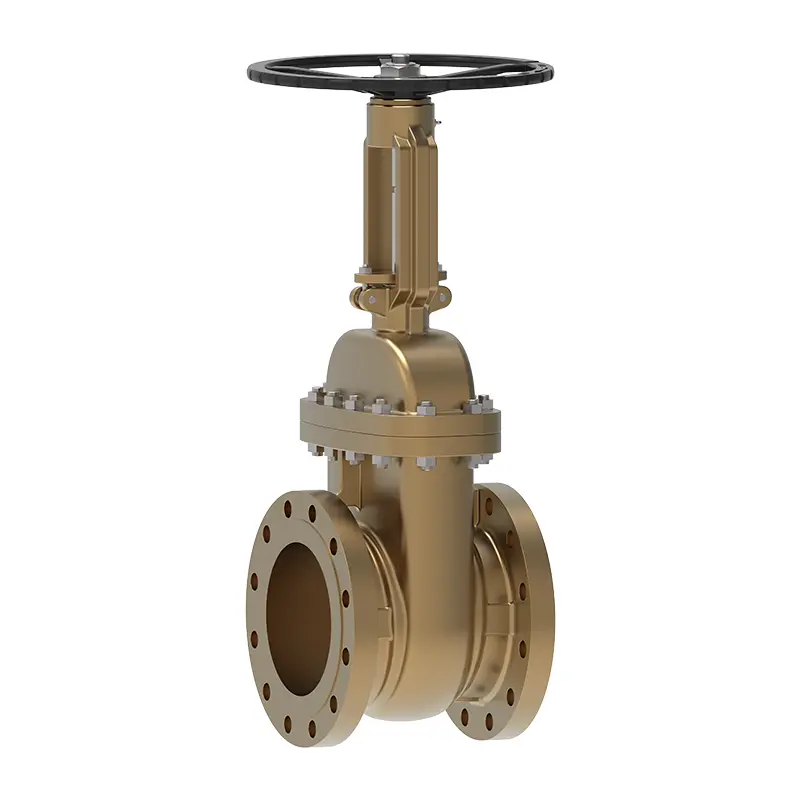

Bronz ékkapuszelep

Várakozások szelep Kiváló minőségű bronz ékkapu szelepkapu kapu -szelepe a bronzszelep testét, a bronzszelep díszítését, a menetes csatlakozót és a szelepfedelet az ASTM B62 specifikációjának megfelelően. Ezenkívül a precíziós casting ékkapu kialakítását is alkalmazza. A nagy szilárdságú alumínium bronz anyag ellenáll a korróziónak/kopásnak. Különböző csővezetékekhez különféle meghajtó/csatlakozási módszerek alkalmasak.

Kérdés küldése

termékleírás

A várakozási szelep tartós bronz ékkapuszelephez a kaput fokozatosan megemelik, és távol a szelep ülés lezáró felületétől a kézikerek forgatásával vagy a szelep szárának meghajtásával a meghajtóberendezésen keresztül. CL150 nyomástartomány ~ CL300 PN10 ~ PN16. A szelep az emelkedő szár működését alkalmazza, és szilárd ék tárcsa van felszerelve. Nem alkalmas ivóvízre. Üdvözöljük, hogy küldjön nekünk üzenetet, hogy elmondja nekünk a testreszabott tartalmat, bármikor online vagyunk!

Működési elv:
Amikor a kapu emelési magassága a szelep névleges átmérőjének körülbelül egyszeresére jut, a folyadékcsatorna fel van zárva, és a szelep teljesen kinyílik. A tényleges használat esetén a szelep szárának tetejét általában a teljes nyitójelzésként használják. A felső pozíció elérése után a kézkerék általában 1/2 -re változik, mint a tényleges teljesen nyitott helyzet, hogy megakadályozzák a rögzítést a hőmérsékletváltozás miatt. Amikor a kézkerék vagy a hajtóeszközt az ellenkező irányba forgatják, a szelepszár a kaput leereszkedik, és a kapu tömítésének felülete fokozatosan illeszkedik a szelep ülés tömítő felületéhez. A tömítést úgy érik el, hogy a kaput szorosan a szelep üléshez nyomja meg külső erőn vagy közepes nyomáson keresztül, hogy megakadályozzák a tápközeg áramlását.

Végrehajtási szabványok-bronze ékkapu szelep
Tervezési szabványok	API600/API6D EN1074-1
Karima szabvány	ASME B16.5/ASME B16.47- A/B/EN1092
Kapcsolat	Rf.rtj, ff.bw.sw
Teszt elfogadása	API 598
Szerkezet hossza	API 6D ASME B16.10 EN558
Nyomás- és hőmérsékleti besorolások	ASME B16.34
Tűzvizsgálat	6fa Fire Fire 607
Alacsony szivárgási szabvány	ISO 15848-1, API 622
Korróziógátló kialakítás	NACE MR 0175

Alkalmazás-bronz ékkapuszelep
Méret	NPS 1/2 ″ ~ NPS 12 ″ DN50 ~ DN300
Nyomástartomány	Cl150 ~ cl300 pn10 ~ pn16
Hőmérsékleti tartomány	-20 ℃ ~ 250 ℃
Alkalmazás	A vízre, a tengervízre, az olajra, a gőzre, a földgázra és a gyengén korrozív folyadékokra alkalmazható. A kemény tömítés típusa képes kezelni a részecskéket vagy a magas hőmérsékletet.
Meghajtó mód	Kézikerekű, fogaskerék működik, pneumatikus, elektromos üzemeltetett, hidraulika üzemeltetett
Szeleptest	AL - Bronz
Szelepülés	EPDM, PTFE, NBR. AL - Bronz, Int+STL
Szelep szár	F304 -F316, AL - Bronz

Teljesítményjellemzők
A bronz ékkapuszelepnek egy egyenes átmeneti közegcsatornája van a szeleptest belsejében, amelynek alacsony a folyadék ellenállása, és a tápközeg egyenes vonalban folyik alacsony áramlási ellenállással, ami hatékonyan csökkentheti a rendszer nyomásvesztését.
A stop szelepekhez képest a kapu mozgási iránya merőleges a közeg áramlási irányára, megkönnyítve a kinyitást és a bezárást.
A közeg mindkét irányban áramolhat, és a telepítés során nem kell figyelembe venni a közeg áramlási irányát, amely kényelmes a telepítéshez és a különféle csővezeték -rendszerekben történő felhasználáshoz. Egyszerű megjelenése és viszonylag rövid szerkezeti hossza van, ami előnyösebb azokban az esetekben, amikor a telepítési hely korlátozott. Jó gyártási feldolgozhatósága és széles körű alkalmazhatósága van.
A termék kézikerék működtethető; Fogaskerék működik; Pneumatikus üzemeltetés; Elektromos üzemeltetés; Hidraulika működtetett
